La impresión 3D de resina es un proceso de fabricación aditiva que utiliza una fuente de luz para solidificar selectivamente una resina fotopolimérica líquida. La pieza se forma por capas a partir de un modelo digital y, después de imprimirla, normalmente debe limpiarse, secarse, retirarse de los soportes y someterse al poscurado especificado para el material.
- La materia prima es una resina líquida sensible a una determinada fuente de luz.
- La geometría se construye mediante exposiciones sucesivas.
- SLA, DLP y MSLA/LCD utilizan diferentes sistemas para formar cada capa.
- La calidad final depende del equipo, la resina, el modelo, la orientación, los soportes y el posprocesamiento.
- Una pieza recién impresa no siempre ha alcanzado sus propiedades finales.
- No todas las resinas son compatibles con todas las impresoras o aplicaciones.
- Las aplicaciones dentales o de contacto con pacientes requieren materiales específicamente documentados para ese uso.
¿Qué es la impresión 3D de resina?
La impresión 3D de resina pertenece a la categoría de fotopolimerización en cuba. Una cubeta contiene resina fotopolimérica líquida y una fuente de luz expone únicamente las zonas correspondientes a cada sección del modelo. Los fotoiniciadores reaccionan ante la energía luminosa y desencadenan la polimerización y reticulación del material.
Al repetir la exposición capa tras capa, la impresora transforma el archivo digital en una pieza tridimensional sólida. Los fotopolímeros utilizados son materiales termoestables: después de polimerizarse no se comportan como un termoplástico que pueda fundirse y reutilizarse mediante calentamiento.
La expresión “impresión 3D de resina” puede incluir varias tecnologías. Las más habituales son SLA, DLP y MSLA, esta última también conocida comercialmente como impresión LCD.

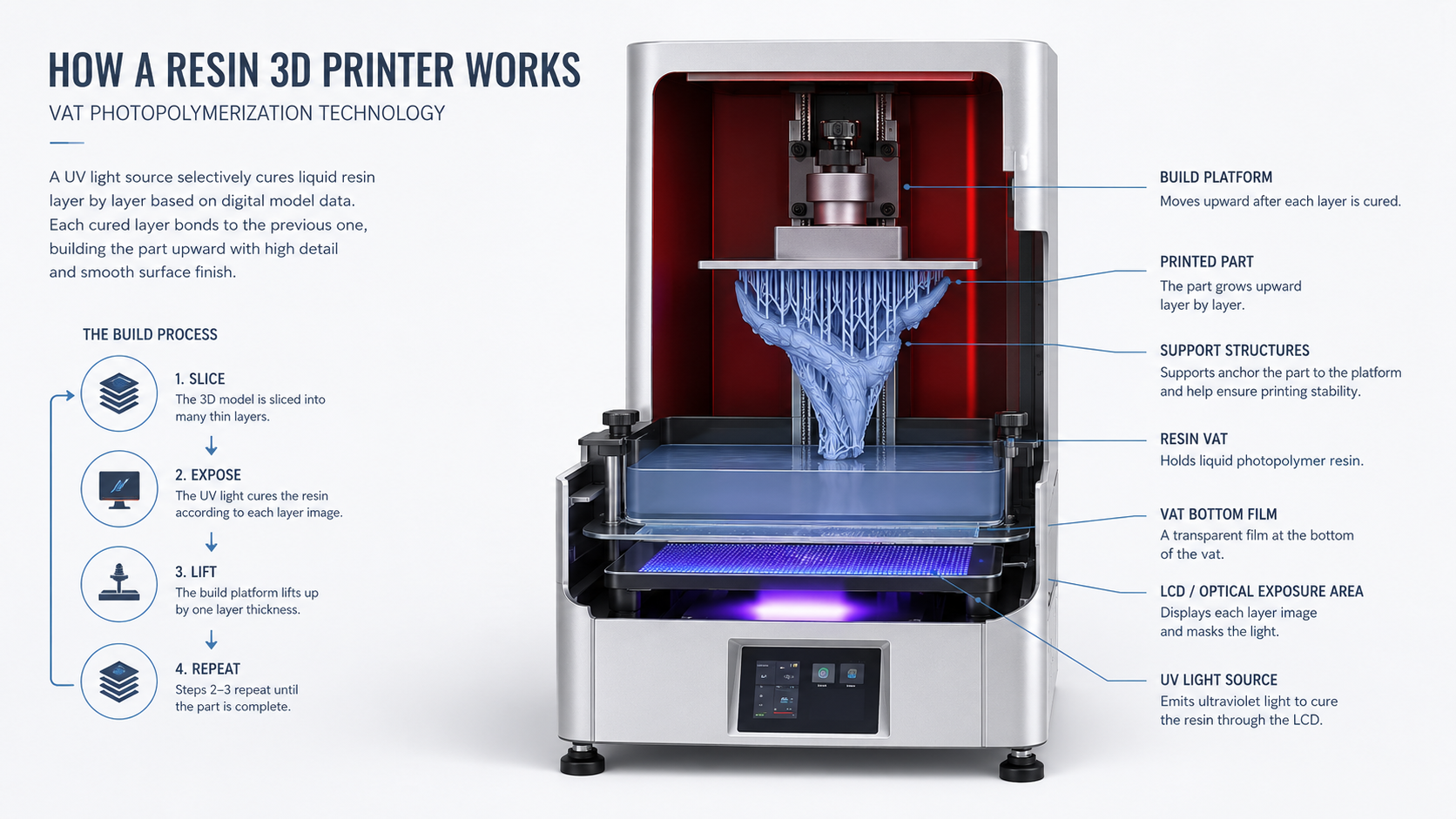

¿Cómo funciona la fotopolimerización?
El proceso comienza con un modelo tridimensional. El software de preparación divide el modelo en numerosas secciones horizontales y determina qué áreas deben recibir luz en cada exposición.
En una configuración invertida habitual, la secuencia general es la siguiente:
- La plataforma se coloca cerca de la película o superficie inferior de la cubeta.
- La fuente de luz expone la forma correspondiente a la primera capa.
- La resina expuesta se polimeriza y se adhiere a la plataforma.
- La plataforma se mueve para separar la capa de la cubeta.
- La resina líquida vuelve a cubrir la zona de exposición.
- El sistema forma la capa siguiente.
- La secuencia continúa hasta completar la pieza.
La formación de la pieza no depende únicamente de la cantidad de luz. También intervienen la respuesta óptica de la resina, la geometría del modelo, el espesor de capa, la orientación, los soportes, el movimiento del eje, la separación de cada capa y las condiciones del proceso.
Resumen técnico: la fuente de luz define la geometría de cada capa, pero la estabilidad del proceso completo determina si esa geometría se reproduce correctamente.
Diferencias entre SLA, DLP y MSLA/LCD
En sentido estricto, SLA, DLP y MSLA se diferencian principalmente por la forma en que proyectan o dirigen la luz sobre la resina.
| Tecnología | Formación de la capa | Aspectos que deben evaluarse |
|---|---|---|
| SLA | Un láser recorre las áreas que deben solidificarse | Sistema óptico, diámetro y control del punto, trayectoria, calibración y estrategia de exposición |
| DLP | Un proyector forma la imagen de la capa mediante un dispositivo digital | Resolución proyectada, escala de píxel, óptica, uniformidad y tamaño del área proyectada |
| MSLA o LCD | Una pantalla LCD actúa como máscara entre la fuente de luz y la resina | Tamaño de píxel, contraste, uniformidad luminosa, transmisión de la pantalla y calibración |
DLP y MSLA pueden exponer una sección completa de forma simultánea, mientras que un sistema SLA basado en láser recorre las zonas que deben curarse. Sin embargo, esta diferencia no permite determinar por sí sola qué equipo será más rápido, preciso o estable en una aplicación concreta. También influyen el tamaño de la pieza, el número de piezas, el material, el movimiento entre capas y la estrategia del fabricante.
La resolución declarada de la pantalla tampoco equivale automáticamente a la precisión dimensional de la pieza. La precisión real depende del sistema óptico y mecánico, la calibración, la resina, la orientación, la contracción, los soportes y el posprocesamiento.
Flujo de trabajo de la impresión 3D de resina
1. Definición de los requisitos
Antes de preparar el archivo deben establecerse:
- uso previsto;
- dimensiones;
- superficies críticas;
- tolerancias relevantes;
- propiedades requeridas;
- cantidad de piezas;
- acabado esperado;
- método de inspección.
Una muestra estética, una pieza para comprobar un ensamblaje y un componente sometido a carga no deben evaluarse con los mismos criterios.
2. Revisión del modelo
El archivo debe comprobarse para detectar paredes insuficientes, geometrías abiertas, detalles demasiado pequeños, cavidades cerradas, zonas difíciles de limpiar y características que podrían deformarse.
Los formatos compatibles dependen del software y del proveedor. No debe asumirse que todas las plataformas aceptan los mismos archivos.
3. Orientación de la pieza
La orientación afecta a:
- superficie soportada;
- fuerzas de separación;
- ubicación de marcas;
- tiempo de fabricación;
- consumo de soportes;
- drenaje de la resina;
- precisión de determinadas dimensiones.
La orientación más corta no siempre produce el mejor resultado. En piezas críticas puede ser necesario priorizar una superficie funcional o reducir la sección expuesta en cada capa.
4. Diseño de soportes
Los soportes sujetan la pieza a la plataforma y estabilizan voladizos, islas y zonas sometidas a fuerzas de separación.
Un soporte insuficiente puede causar desplazamientos, deformaciones o zonas incompletas. Un soporte excesivo aumenta el consumo de material, dificulta la retirada y deja más marcas en la superficie.
5. Laminado y configuración
El software divide el modelo en capas y genera las instrucciones de impresión. Los parámetros deben corresponder a la combinación concreta de impresora, resina y aplicación.
No es recomendable copiar tiempos de exposición, velocidades o configuraciones procedentes de otro material sin realizar una validación. Incluso las resinas con una descripción comercial similar pueden tener una respuesta óptica y mecánica diferente.
6. Preparación de la impresora y la resina
Antes de iniciar el trabajo conviene revisar:
- estado de la cubeta;
- limpieza de las superficies ópticas;
- plataforma de impresión;
- cantidad y condición de la resina;
- compatibilidad del material;
- configuración seleccionada;
- condiciones recomendadas por el fabricante.
La contaminación entre resinas puede alterar el color, el curado o las propiedades de la pieza.
7. Impresión
Durante la impresión, la máquina repite los ciclos de exposición, separación y reposicionamiento. La estabilidad de estos ciclos es especialmente importante en piezas grandes, flexibles, huecas o con secciones amplias.
La presencia de una pantalla con muchos píxeles o una capa fina no corrige automáticamente una orientación deficiente, soportes inadecuados o una resina mal configurada.
8. Retirada y drenaje
Al terminar la impresión, la pieza suele conservar resina líquida en su superficie y en las cavidades. Debe dejarse drenar y retirarse siguiendo el procedimiento del equipo.
Las piezas huecas requieren especial atención para evitar que quede resina sin curar dentro de cavidades cerradas.
9. Limpieza
La limpieza elimina la resina no polimerizada de la superficie. El líquido de limpieza, el método, la duración y la posible repetición del proceso deben seguir las instrucciones de la resina.
No existe un único líquido o tiempo adecuado para todas las formulaciones. Una limpieza insuficiente puede dejar una superficie pegajosa; una limpieza incorrecta o excesiva también puede afectar determinadas piezas.
10. Secado
La pieza debe estar correctamente seca antes del poscurado cuando así lo exija el procedimiento del material. El líquido atrapado en cavidades o sobre la superficie puede afectar al acabado.
11. Retirada de soportes
Los soportes pueden retirarse antes o después del poscurado, según la resina, la geometría y el acabado requerido. La secuencia debe elegirse para reducir daños, deformaciones y marcas.
12. Poscurado
El poscurado aplica una dosis adicional de luz y, en algunos sistemas, condiciones térmicas controladas. Su finalidad es completar el proceso especificado para que el material se aproxime a las propiedades indicadas por el fabricante.
El tiempo, la temperatura y la fuente de luz dependen de la formulación, el color, el espesor, la geometría, el equipo y la aplicación. No debe utilizarse un tiempo universal para todas las piezas. El lavado y el poscurado son etapas habituales del flujo profesional de fotopolimerización.
13. Inspección
La inspección puede incluir:
- revisión visual;
- medición dimensional;
- comprobación de superficies;
- prueba de montaje;
- verificación de cavidades;
- evaluación de flexibilidad o rigidez;
- registro de defectos;
- comparación con los requisitos iniciales.
Una pieza visualmente correcta no necesariamente cumple los requisitos dimensionales o funcionales.
Factores que determinan el resultado
Modelo y geometría
Las paredes, voladizos, cavidades, canales, secciones amplias y detalles pequeños modifican el comportamiento de la impresión. La geometría debe diseñarse considerando el proceso y no solamente la forma final.
Orientación y soportes
La misma pieza puede presentar resultados diferentes cuando cambia la orientación. La ubicación de los soportes también determina qué superficies conservarán mejor su acabado.
Equipo y calibración
La plataforma, el eje de movimiento, la cubeta, la pantalla o sistema óptico y la uniformidad de exposición deben funcionar como un conjunto. Una especificación aislada no describe el rendimiento total.
Resina
La viscosidad, pigmentación, reactividad, flexibilidad, contracción y propiedades finales varían entre formulaciones. La resina debe ser compatible con la fuente de luz, el equipo y la aplicación.
Parámetros de impresión
La exposición insuficiente puede impedir la formación o adhesión correcta de una capa. Una exposición excesiva puede modificar detalles, cerrar espacios o aumentar dimensiones en determinadas zonas.
Posprocesamiento
El lavado, secado, retirada de soportes y poscurado pueden cambiar la superficie, las dimensiones y las propiedades finales. Por eso, la validación debe realizarse sobre piezas completamente procesadas y no sobre piezas recién retiradas de la impresora.
Principales aplicaciones profesionales
Prototipos industriales
La impresión 3D de resina puede utilizarse para modelos conceptuales, prototipos de apariencia, comprobaciones ergonómicas, pruebas de ensamblaje y validación de detalles.
Para prototipos funcionales deben verificarse las propiedades del material frente a las cargas, la temperatura, los productos químicos y el entorno de uso.
Utillajes y ayudas de fabricación
Determinadas resinas pueden emplearse para plantillas, posicionadores, protecciones, soportes y herramientas personalizadas. La idoneidad depende de las cargas y condiciones reales.
Modelos dentales
Los laboratorios y clínicas pueden imprimir modelos dentales y otras piezas de flujo digital. Sin embargo, una resina para modelos no debe considerarse automáticamente apta para contacto con pacientes.
Las indicaciones, el lavado, el curado y los requisitos regulatorios deben confirmarse mediante la documentación oficial del material y las normas aplicables.
Joyería
Las resinas específicamente formuladas para fundición pueden utilizarse para producir patrones. El comportamiento durante la eliminación del patrón depende de la formulación y del proceso de fundición.
Calzado y estructuras flexibles
Las resinas flexibles pueden emplearse para estudiar geometrías elásticas, estructuras reticulares, prototipos de suelas, plantillas y componentes deformables.
La dureza, recuperación, durabilidad y resistencia final dependen conjuntamente del material, la geometría, los parámetros y el posprocesamiento.
Modelos y series cortas
La tecnología puede ser adecuada para piezas personalizadas o cantidades limitadas cuando se necesita evitar inicialmente un molde. Antes de producir una serie debe confirmarse la repetibilidad y establecerse un método de inspección.
Ventajas y limitaciones
Ventajas potenciales
- Reproducción de detalles finos;
- superficies relativamente lisas;
- fabricación de geometrías complejas;
- variedad de formulaciones rígidas, flexibles, moldeables o específicas;
- producción directa desde un modelo digital;
- facilidad para modificar diseños entre iteraciones;
- posibilidad de colocar varias piezas en una misma plataforma.
Estas ventajas dependen del equipo, el material y el proceso utilizado. No deben interpretarse como resultados garantizados para cualquier pieza.
Limitaciones
- Necesidad de manipular resina líquida;
- etapas obligatorias de posprocesamiento;
- generación de soportes y marcas;
- limitaciones de volumen;
- compatibilidad específica entre material y equipo;
- posible deformación o cambio dimensional;
- necesidad de controlar la exposición;
- requisitos de ventilación, limpieza y protección;
- validación adicional para aplicaciones funcionales, dentales o reguladas.
Impresión 3D de resina frente a impresión de filamento
| Criterio | Impresión de resina | Impresión de filamento |
| Materia prima | Fotopolímero líquido | Filamento termoplástico |
| Formación | Solidificación mediante luz | Fusión y deposición del material |
| Superficie | Puede ofrecer capas menos visibles | Las líneas de deposición pueden ser más evidentes |
| Detalles pequeños | Adecuada para geometrías finas según el sistema | Depende del diámetro de extrusión y la configuración |
| Posprocesamiento | Normalmente requiere limpieza y poscurado | Puede requerir retirada de soportes y acabado, pero no lavado de resina |
| Manipulación | Requiere control de líquidos y productos de limpieza | Requiere control de componentes calientes y emisiones |
| Piezas grandes | Depende del volumen y de las fuerzas del proceso | Puede ser conveniente para piezas grandes y geometrías sencillas |
| Selección | Basada en superficie, detalle, material y aplicación | Basada en material termoplástico, tamaño, coste y función |
No existe una tecnología universalmente superior. La elección debe basarse en el tamaño, la geometría, la superficie, las propiedades, la cantidad, el entorno de uso y la capacidad de posprocesamiento.
Seguridad en la impresión 3D de resina
Algunos componentes de las resinas líquidas pueden causar irritación o sensibilización cutánea. Además, la limpieza y el acabado pueden implicar disolventes, partículas, salpicaduras y residuos químicos. NIOSH recomienda consultar la SDS, seleccionar guantes resistentes a los productos utilizados y emplear protección ocular cuando exista riesgo de salpicaduras. También señala que el equipo de protección personal no debe sustituir la ventilación, el cerramiento y otros controles de ingeniería.
Las prácticas básicas incluyen:
- consultar la ficha de datos de seguridad;
- trabajar en una zona con ventilación adecuada;
- evitar el contacto directo con resina no curada;
- utilizar guantes de nitrilo o guantes resistentes apropiados;
- utilizar gafas de seguridad cuando exista riesgo de salpicaduras;
- mantener los recipientes cerrados e identificados;
- separar la zona de impresión de las áreas de alimentación;
- gestionar resinas, líquidos de limpieza y residuos conforme a la normativa local;
- disponer de procedimientos para derrames;
- formar a los operadores.
¿Cuándo conviene realizar una prueba de impresión?
Una prueba es especialmente recomendable cuando:
- se utiliza una resina nueva;
- la pieza tiene dimensiones críticas;
- existen paredes finas o canales;
- se necesita comprobar un ensamblaje;
- la pieza debe ser flexible;
- se cambia la orientación;
- se imprime una geometría grande;
- se utilizará un flujo dental;
- se prepara una serie;
- el acabado superficial es importante.
La muestra debe representar las características críticas del proyecto. Imprimir una figura decorativa no valida automáticamente un proceso destinado a fabricar una pieza de ensamblaje o un modelo dental.
Información que debe proporcionarse a un proveedor
Para evaluar correctamente un proyecto, conviene enviar:
- modelo tridimensional;
- dimensiones generales;
- uso previsto;
- superficies críticas;
- tolerancias o zonas de ajuste;
- material o propiedades requeridas;
- cantidad;
- acabado esperado;
- condiciones de carga o temperatura;
- requisitos de flexibilidad;
- necesidad de color o transparencia;
- método de inspección;
- fotografías o planos de referencia;
- información regulatoria aplicable, cuando corresponda.
Cuanto más clara sea la función de la pieza, más fácil será evaluar el equipo, la resina, la orientación y el flujo de posprocesamiento.
En resumen
La impresión 3D de resina utiliza luz para transformar selectivamente una resina fotopolimérica líquida en una pieza formada por capas. SLA, DLP y MSLA/LCD emplean sistemas de exposición diferentes, pero el resultado final depende del flujo completo.
Para evaluar una aplicación profesional no basta con revisar la resolución de la pantalla o el espesor de capa. Es necesario considerar el modelo, el volumen, la resina, la orientación, los soportes, la exposición, el lavado, el poscurado y la inspección.
Si necesita evaluar un modelo, una aplicación, un material o un flujo de trabajo, puede enviar a Yidimu la información del proyecto para revisar las dimensiones, el uso previsto, el material, la cantidad y los requisitos de acabado.
12. FAQ
¿Qué diferencia existe entre SLA, DLP y una impresora 3D LCD?
SLA utiliza normalmente un láser para recorrer la sección de cada capa. DLP proyecta la imagen de la capa mediante un sistema digital, mientras que MSLA o LCD utiliza una pantalla como máscara frente a una fuente de luz. La tecnología de exposición influye en el proceso, pero no determina por sí sola la precisión, la velocidad o la calidad final.
¿Es mejor una impresora 3D de resina que una de filamento?
Depende de la aplicación. La resina puede ser adecuada cuando se necesitan detalles pequeños, superficies lisas o determinadas formulaciones especiales. El filamento puede resultar conveniente para piezas grandes, estructuras sencillas o materiales termoplásticos. La comparación debe considerar tamaño, propiedades, acabado, cantidad, mantenimiento, seguridad y capacidad de posprocesamiento.
¿Todas las piezas impresas en resina necesitan curado UV?
Muchas resinas requieren un poscurado para alcanzar las propiedades especificadas, pero el procedimiento depende de la formulación. Deben seguirse las instrucciones del fabricante sobre fuente de luz, temperatura, colocación y duración. No debe aplicarse un tiempo universal, especialmente en materiales dentales, flexibles o destinados a aplicaciones funcionales.
¿Se puede utilizar cualquier resina en cualquier impresora 3D?
No. La resina debe ser compatible con la fuente de luz, el sistema de exposición, la cubeta, el software y los parámetros disponibles. Una resina puede solidificarse y aun así producir dimensiones, superficie o propiedades inadecuadas. La compatibilidad debe confirmarse mediante documentación oficial y pruebas representativas.
¿La resina líquida puede tocarse con las manos?
Debe evitarse el contacto directo con resina no curada. Algunas formulaciones contienen componentes capaces de irritar o sensibilizar la piel. Es necesario consultar la SDS y utilizar guantes de nitrilo o guantes resistentes apropiados, además de protección ocular cuando exista riesgo de salpicaduras.
¿La impresión 3D de resina es adecuada para aplicaciones dentales?
Puede utilizarse en flujos dentales cuando el equipo, el material y el procedimiento son adecuados para la aplicación concreta. Una resina para modelos no debe utilizarse automáticamente en contacto con pacientes. Las indicaciones, la biocompatibilidad, el lavado, el poscurado y el cumplimiento regulatorio deben confirmarse en la documentación oficial.
¿Cuánto tarda una impresión 3D de resina?
El tiempo depende de la altura de la pieza, el espesor de capa, la tecnología, la resina, los movimientos entre capas y la configuración. La cantidad de piezas puede afectar de manera diferente según el sistema de exposición. Sin el modelo, la orientación, el equipo y el material no es posible proporcionar una estimación fiable.
¿Cómo se comprueba la precisión de una pieza impresa en resina?
La pieza debe limpiarse, secarse y poscurarse antes de realizar la evaluación final. Después se comparan las dimensiones críticas con el archivo o plano mediante instrumentos adecuados. También deben comprobarse deformación, superficie, cavidades, ajuste y repetibilidad. Una medición aislada no describe necesariamente el comportamiento completo del proceso.
