Flujo de Trabajo y Postprocesamiento
La obtención de una pieza de resina útil no depende únicamente de la impresora. El resultado también está condicionado por la preparación del modelo, la orientación, los soportes, la selección de parámetros, la limpieza, el secado, el curado UV y la verificación final de la pieza.
La impresión termina solo después de comprobar la pieza
En un flujo profesional, el proceso comienza antes de introducir el archivo en el software de corte y continúa después de que la plataforma deja de moverse. Cada fase puede influir en la superficie, las dimensiones, la estabilidad, el ajuste y el comportamiento final de la pieza.
Yidimu proporciona impresoras 3D de resina LCD y SLA, materiales fotopoliméricos, equipos de curado UV y soporte de flujo de trabajo para aplicaciones industriales, dentales y de desarrollo de producto.
- Analizar la finalidad real de la pieza.
- Comprobar el archivo y la geometría antes de imprimir.
- Relacionar equipo, material y parámetros.
- Controlar la limpieza y el curado.
- Inspeccionar, probar y documentar el resultado.

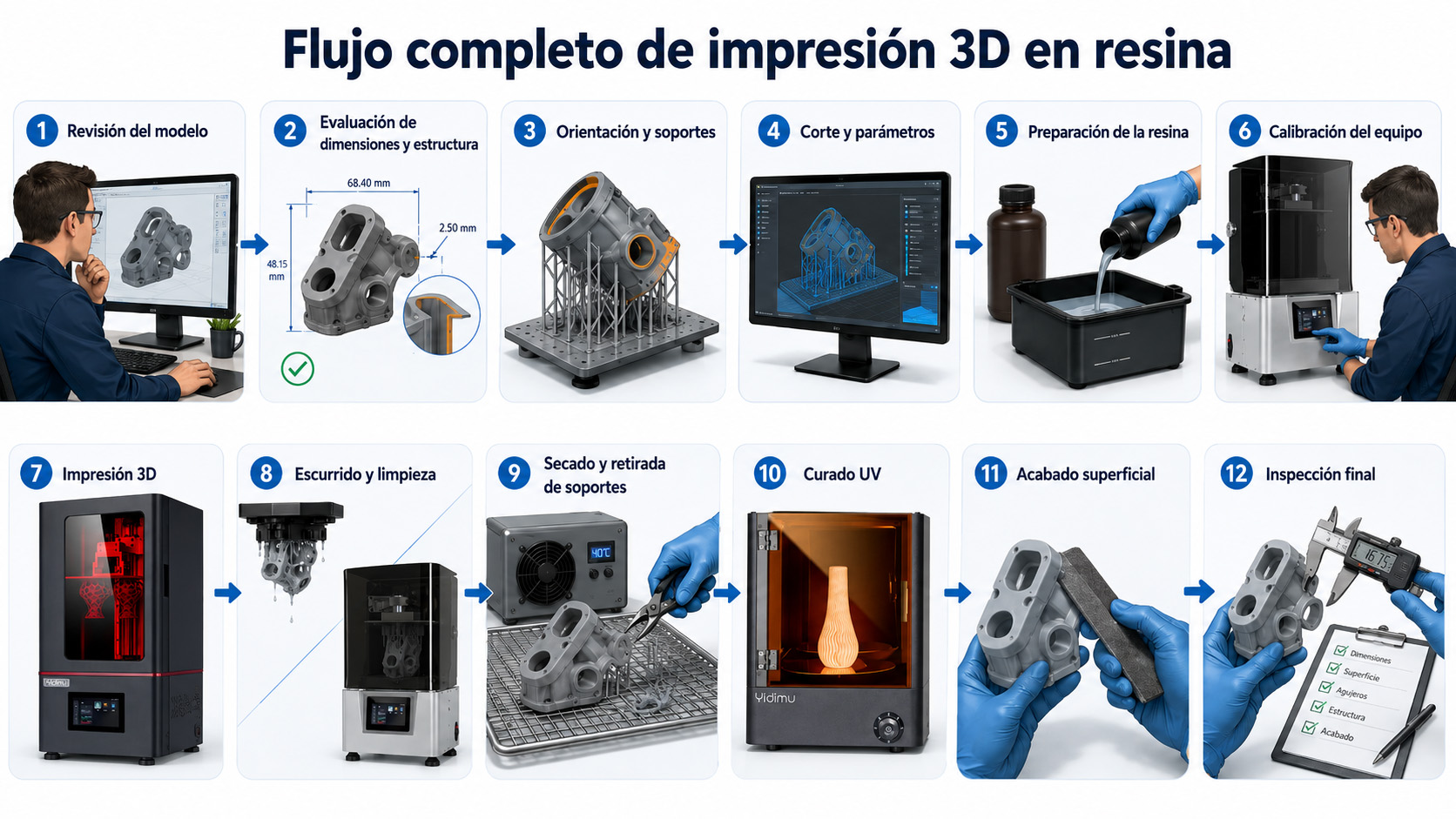

Flujo completo de impresión 3D en resina
El orden exacto puede adaptarse al material y a la aplicación, pero no deben omitirse las comprobaciones que determinan la seguridad y la validez del resultado.

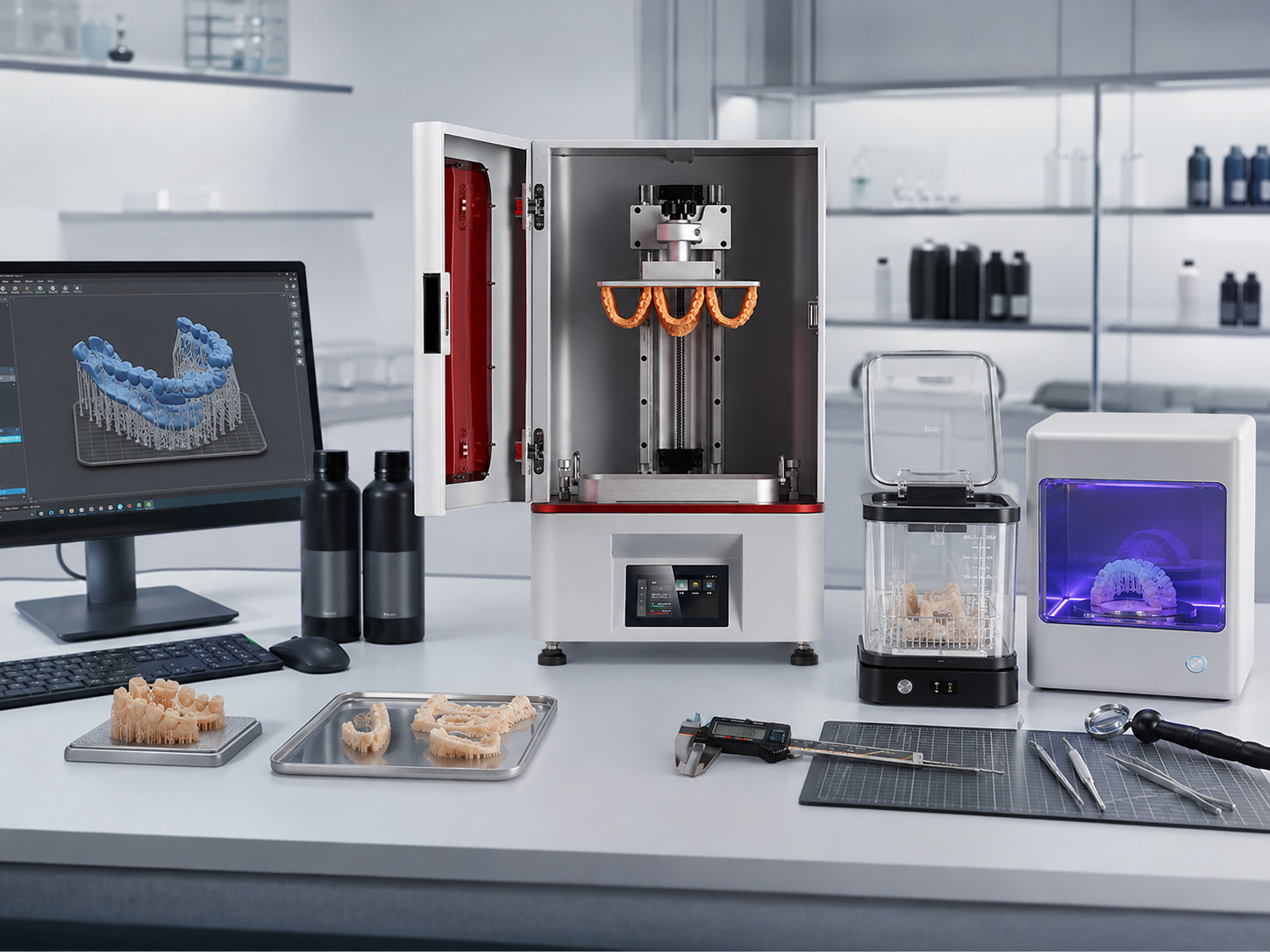

Planificación y preparación del archivo
El objetivo de esta fase es detectar problemas antes de consumir material y tiempo de máquina. La pieza debe evaluarse según su función y no únicamente por su apariencia en pantalla.
Confirmación de requisitos
Defina para qué se utilizará la pieza: presentación visual, comprobación dimensional, prueba de montaje, modelo dental, patrón de fundición, prototipo flexible, útil de trabajo o producción de una serie limitada.
Revisión del modelo 3D
Compruebe la integridad de la malla, las unidades, la escala, las superficies, los cuerpos abiertos, las intersecciones, los detalles pequeños y cualquier error que pueda afectar al procesamiento del archivo.
Evaluación de dimensiones y estructura
Compare el tamaño del modelo con el volumen útil de impresión y analice paredes, cavidades, canales, zonas cerradas, secciones finas, masas grandes, puntos débiles y posibles áreas de acumulación de resina.
Selección de la orientación
La orientación puede modificar el área de cada capa, la posición de las marcas de soporte, el tiempo de fabricación, el drenaje, la superficie visible y el comportamiento dimensional.
Diseño de soportes
Los soportes deben estabilizar la pieza y las zonas aisladas sin concentrar marcas innecesarias en superficies funcionales, estéticas o de ajuste.
Preparación de los parámetros de corte
Seleccione el perfil correspondiente al equipo y al material. Revise el espesor de capa, exposición, capas iniciales, movimientos, compensaciones y cualquier ajuste específico requerido por el sistema.
Antes de imprimir una pieza crítica
Cuando cambien la resina, el lote, el color, la geometría, el espesor de capa, la impresora, el tanque, el entorno o el equipo de curado, puede ser necesario realizar una nueva muestra de validación. Un perfil utilizado anteriormente no garantiza automáticamente el mismo resultado en otra combinación.
Preparación del material, calibración e impresión
Antes de iniciar el trabajo, se debe confirmar que la impresora, la plataforma, el tanque, el material y el archivo corresponden al mismo proceso previsto.
Preparación de la resina
Confirme la identificación, el estado y las condiciones de uso del material. Siga las instrucciones del fabricante para mezclar, acondicionar, filtrar o manipular la resina cuando sea necesario.
Inspección y calibración del equipo
Revise la plataforma, el tanque, la película, la superficie óptica, el movimiento de los ejes y la limpieza general. Calibre el equipo mediante el procedimiento indicado en su manual.
Impresión y supervisión
Inicie el trabajo con el archivo revisado. Observe las primeras fases cuando el diseño del equipo lo permita y controle cualquier mensaje, ruido, movimiento o comportamiento anormal.
Escurrido de la resina
Al terminar, permita que la resina superficial vuelva al tanque o se recoja de forma controlada. Evite salpicaduras y movimientos bruscos de la plataforma.
Limpieza, curado, acabado e inspección
Una pieza recién impresa puede conservar resina no polimerizada en su superficie y todavía no haber alcanzado el estado final previsto para el material. El postprocesamiento debe estar controlado y documentado.
Limpieza de la pieza
Utilice únicamente el líquido de limpieza compatible con la resina y con el proceso indicado por el proveedor. La geometría, las cavidades y los canales pueden requerir atención específica.
Secado completo
Deje que el líquido de limpieza se elimine de las superficies, huecos y canales antes de continuar. Una pieza aparentemente seca en el exterior puede conservar líquido en zonas internas.
Retirada de soportes
Determine si el material debe retirarse de los soportes antes o después del curado. Esta decisión depende de la resina, la geometría, la estabilidad de la pieza y las instrucciones del proceso.
Curado UV controlado
Seleccione un equipo de curado compatible con el material. La distribución de la luz, la longitud de onda, la temperatura, el tamaño de la pieza, el espesor, el color y la colocación pueden cambiar el resultado.
Acabado de la superficie
Cuando la aplicación lo requiera, retire marcas de soporte y realice lijado, pulido, imprimación, pintura, unión o recubrimiento mediante procedimientos compatibles con la resina.
Inspección dimensional
Mida las características relevantes con instrumentos adecuados para la tolerancia requerida. No evalúe una pieza únicamente por su apariencia.
Prueba de montaje o aplicación
Compruebe la pieza dentro del conjunto, útil, modelo, estructura o proceso para el que fue fabricada. Una medida individual correcta no garantiza necesariamente un montaje funcional.
Registro y evaluación del resultado
Registre el equipo, la resina, el lote, la versión del archivo, la orientación, los parámetros, el postprocesamiento, las mediciones y cualquier desviación observada.
Cada resina necesita una comprobación independiente
No se deben trasladar automáticamente los parámetros de un material a otro, aunque ambas resinas tengan un aspecto o una denominación similar.
Tipo de material
Las resinas rígidas, flexibles, calcinables, dentales, transparentes o de ingeniería pueden requerir procesos diferentes.
Geometría de la pieza
El espesor, el volumen, las cavidades y las zonas finas pueden cambiar la orientación, la limpieza, el secado y el curado.
Equipo utilizado
La fuente de luz, el sistema óptico, el tanque, la plataforma y el equipo de curado deben ser compatibles con el proceso.
Aplicación final
Un modelo visual, una pieza de montaje, un patrón de fundición y una pieza dental no deben validarse con los mismos criterios.
Documentos que deben tener prioridad
Ante cualquier diferencia entre una recomendación general y la documentación oficial, deben seguirse el manual del equipo, la ficha técnica, las instrucciones de uso, la ficha de datos de seguridad y los requisitos aplicables a la actividad y al lugar de operación.
Errores frecuentes en el flujo de trabajo
Un fallo visible al final puede haberse originado durante la preparación del archivo, la impresión o cualquiera de las etapas de postprocesamiento.
Imprimir sin definir el uso de la pieza
Puede llevar a elegir un material, una orientación o un acabado que no responda a la prueba prevista.
Revisión recomendada: confirmar función, cantidad, tolerancias y entorno de uso antes de preparar el archivo.
Utilizar un perfil de otra resina
Materiales con nombres o colores parecidos pueden responder de forma diferente a la exposición, el lavado y el curado.
Revisión recomendada: confirmar el perfil específico y realizar una muestra de validación.
Ignorar cavidades y zonas cerradas
La resina o el líquido de limpieza pueden quedar atrapados dentro del modelo.
Revisión recomendada: comprobar drenaje, acceso, orientación y procedimiento de limpieza.
Curar una pieza todavía húmeda
Los restos del líquido de lavado pueden interferir con el acabado y con la uniformidad del proceso.
Revisión recomendada: inspeccionar superficies, orificios y cavidades antes del curado.
Suponer que un curado más largo siempre es mejor
Un curado inadecuado puede modificar la dureza, el color, la flexibilidad, las dimensiones o la fragilidad de determinados materiales.
Revisión recomendada: aplicar únicamente el proceso validado para la combinación utilizada.
Medir antes de completar el proceso
El lavado, el secado, el curado y el acabado pueden influir en el estado final de la pieza.
Revisión recomendada: realizar la inspección final después del postprocesamiento definido.
No registrar los cambios
Sin trazabilidad resulta difícil identificar por qué una muestra funciona y otra presenta desviaciones.
Revisión recomendada: conservar archivo, material, lote, parámetros, fotografías y mediciones.
Manipular resina sin protección
La ausencia de guantes, protección ocular, ventilación o control de derrames aumenta el riesgo durante el trabajo.
Revisión recomendada: preparar el puesto conforme a la ficha de datos de seguridad.
Protección durante la impresión y el postprocesamiento
El puesto de trabajo debe organizarse para reducir el contacto con resina líquida, superficies contaminadas, líquidos de lavado, herramientas y fuentes de luz UV.
Guantes adecuados
Utilice guantes resistentes a los productos manipulados y cámbielos cuando estén dañados o contaminados. La selección debe basarse en la ficha de seguridad.
Protección ocular
Utilice gafas de protección durante el vertido, la retirada de piezas, la limpieza, el corte de soportes y las operaciones con riesgo de salpicadura.
Ventilación
Trabaje en un espacio con ventilación adecuada y aplique controles técnicos según los materiales, líquidos y equipos utilizados.
Zona separada y limpia
Diferencie las áreas limpias de las zonas donde se manipulan resina, piezas sin terminar, herramientas contaminadas y líquidos de lavado.
Control de derrames
Mantenga disponibles materiales de contención y siga el procedimiento indicado en la ficha de seguridad. No improvise con métodos incompatibles.
Luz UV y equipos de curado
No anule tapas, bloqueos o protecciones. Utilice el equipo conforme a sus instrucciones y evite la exposición directa de ojos y piel.
Líquidos inflamables
Cuando el líquido de limpieza sea inflamable, manténgalo alejado de calor, chispas y llamas, y respete sus requisitos de almacenamiento.
Etiquetado y almacenamiento
Conserve resinas y líquidos en recipientes compatibles, cerrados, identificados y almacenados según las instrucciones del proveedor.
Higiene personal
No coma ni beba en la zona de trabajo. Retire los guantes de forma segura y lávese las manos después de manipular materiales o residuos.
Gestión de resina y líquidos de lavado usados
No vierta resina líquida, resina parcialmente curada ni líquido de lavado contaminado al desagüe. Esto también debe considerarse en materiales denominados lavables con agua: el agua utilizada puede contener residuos de resina. Recoja, identifique y gestione los residuos conforme a la ficha de datos de seguridad, las instrucciones del proveedor y la normativa local aplicable.
Lista de comprobación del proceso
Esta lista puede adaptarse al sistema de trabajo interno y a los requisitos específicos de cada material o aplicación.
Antes de imprimir
- Uso y requisitos de la pieza confirmados.
- Unidades, escala y dimensiones revisadas.
- Malla y estructura comprobadas.
- Orientación y soportes revisados.
- Perfil de material confirmado.
- Vista previa de capas inspeccionada.
- Plataforma y tanque en buen estado.
- Equipo calibrado según el manual.
- Protección personal disponible.
Durante el postprocesamiento
- Área de transferencia preparada.
- Resina superficial escurrida de forma controlada.
- Líquido de lavado compatible confirmado.
- Cavidades y canales limpiados.
- Pieza completamente seca.
- Soportes retirados con herramientas adecuadas.
- Proceso de curado correcto seleccionado.
- Residuos recogidos e identificados.
Antes de aceptar la pieza
- Superficie inspeccionada.
- Ausencia de residuos pegajosos.
- Dimensiones críticas medidas.
- Deformaciones o grietas comprobadas.
- Montaje o aplicación probados.
- Fotografías del resultado guardadas.
- Parámetros y material registrados.
- Resultado aprobado o cambios definidos.
Información recomendada para el registro
Un registro estructurado permite comparar muestras, repetir trabajos aprobados y localizar la fase en la que aparece una desviación.
| Grupo de datos | Información que puede registrarse | Objetivo |
|---|---|---|
| Proyecto | Nombre, código, aplicación, cantidad y versión del modelo. | Relacionar la pieza con su requisito real. |
| Equipo | Modelo de impresora, tanque, plataforma y estado de mantenimiento. | Identificar la configuración utilizada. |
| Material | Tipo de resina, color, lote y documentación técnica. | Conservar la trazabilidad del material. |
| Preparación | Orientación, soportes, espesor de capa y perfil seleccionado. | Reproducir la preparación digital. |
| Postprocesamiento | Limpieza, secado, retirada de soportes, curado y acabado. | Comparar procesos y detectar variaciones. |
| Inspección | Mediciones, apariencia, ajuste, prueba de montaje y fotografías. | Decidir si el resultado cumple el objetivo. |
| Acciones | Problemas detectados, cambios propuestos y resultado de la siguiente prueba. | Mejorar el proceso de forma controlada. |
FAQ sobre impresión y postprocesamiento de resina
¿Cuándo termina realmente una impresión 3D en resina?
El trabajo no debe considerarse terminado al finalizar la impresión. Normalmente todavía se deben completar el escurrido, la limpieza, el secado, la retirada de soportes, el curado definido, el acabado y la inspección final.
¿Qué información necesita Yidimu para evaluar un proyecto?
Es recomendable proporcionar el archivo 3D, dimensiones, finalidad, cantidad, material esperado, superficies críticas, requisitos de ajuste, acabado deseado y fotografías o planos de referencia cuando estén disponibles.
¿Puedo utilizar el mismo perfil para todas las resinas?
No. La respuesta a la luz, la viscosidad, el pigmento, la formulación y los requisitos de postprocesamiento pueden variar. Utilice el perfil correspondiente y valide cualquier combinación nueva.
¿Cuánto tiempo debe lavarse una pieza?
No existe un tiempo único para todos los materiales. Depende de la resina, el líquido de lavado, el estado del líquido, la geometría, las cavidades y el sistema utilizado. Consulte la documentación específica.
¿Cuánto tiempo debe curarse una pieza de resina?
El tiempo y las condiciones dependen del material, el tamaño, el espesor, el color, la geometría, la fuente de luz, la temperatura y la aplicación. Siga la ficha técnica o las instrucciones de uso correspondientes.
¿Es mejor retirar los soportes antes o después del curado?
Depende del material y de la geometría. Retirarlos antes puede facilitar el corte en determinadas resinas, mientras que otras piezas necesitan conservar estabilidad durante parte del proceso. Debe seguirse el flujo validado.
¿Por qué debe secarse la pieza antes del curado UV?
El líquido de lavado restante puede afectar a la superficie y a la uniformidad del proceso. También puede permanecer oculto en cavidades, canales y zonas rodeadas por soportes.
¿Una resina lavable con agua puede enjuagarse directamente en el fregadero?
No debe suponerse que el agua contaminada puede verterse al desagüe. El líquido puede contener resina sin curar. Debe recogerse y gestionarse de acuerdo con la ficha de seguridad y la normativa local.
¿Cómo se comprueba si una pieza es dimensionalmente correcta?
Defina primero las cotas críticas y utilice instrumentos adecuados. Realice la medición después del postprocesamiento previsto y complemente los datos con una prueba de montaje cuando la función lo requiera.
¿Por qué conviene imprimir una muestra antes de producir varias piezas?
Una muestra permite verificar orientación, soportes, superficie, dimensiones, postprocesamiento y montaje antes de repetir el trabajo. Es especialmente importante con materiales o geometrías nuevos.
¿Necesita definir el flujo de trabajo para una pieza?
Yidimu puede ayudarle a analizar el tamaño del modelo, la aplicación, el material, el tipo de impresora, la preparación del archivo, el curado UV y las pruebas necesarias antes de adoptar un proceso repetible.
La información de esta página es una referencia general de proceso. Las operaciones concretas deben ajustarse al manual del equipo, la documentación técnica del material, la ficha de datos de seguridad y los requisitos locales aplicables.
