Impresoras 3D para Resina Flexible
Soluciones de impresión 3D de fotopolímeros flexibles para desarrollar suelas, plantillas, estructuras reticulares, piezas elásticas, modelos blandos, componentes de amortiguación y muestras personalizadas.
¿Qué es la impresión 3D con resina flexible?
La impresión 3D con resina flexible utiliza materiales fotopoliméricos formulados para crear piezas capaces de deformarse, comprimirse o recuperar parcialmente su forma. Se utiliza principalmente para prototipos funcionales, validación de geometrías blandas, estructuras de amortiguación y productos personalizados.
A diferencia de una pieza rígida, una pieza flexible debe evaluarse considerando cómo se dobla, dónde recibe carga, cuánto se comprime, qué zonas necesitan soporte y cómo cambia su comportamiento después del postcurado.
Por esta razón, no es suficiente seleccionar una resina descrita como “flexible”. La impresora, la fuente de luz, el material, la orientación, los soportes, el espesor de pared y el postprocesado deben funcionar como un sistema compatible.
Piezas que pueden desarrollarse con resina flexible
Las siguientes aplicaciones representan categorías habituales de desarrollo y validación. La idoneidad del material debe confirmarse según la carga, la geometría, el entorno de uso y las prestaciones requeridas.
Suelas y entresuelas
Muestras de concepto, geometrías de amortiguación, estructuras reticulares y prototipos para revisar dimensiones, apariencia, flexión y distribución estructural.
Plantillas personalizadas
Prototipos adaptados a distintas formas, zonas de apoyo y configuraciones de espesor para pruebas de ajuste y evaluación de diseño.

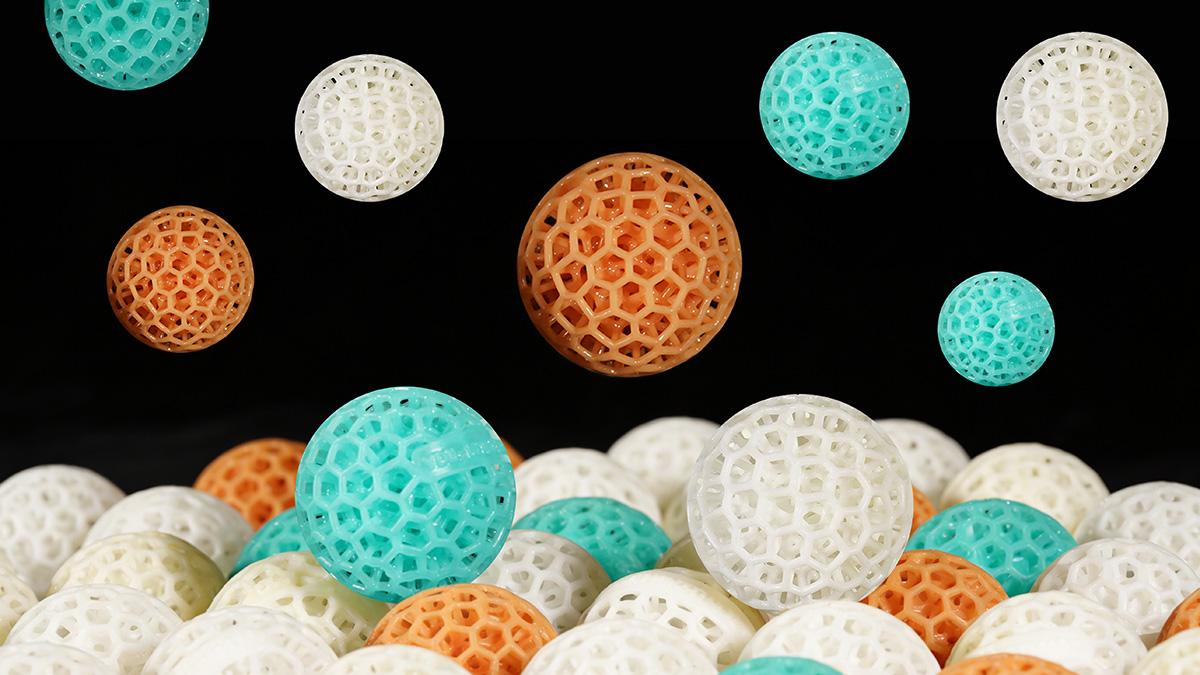

Estructuras reticulares
Geometrías abiertas o celulares que permiten estudiar diferentes niveles de deformación, ventilación, soporte y amortiguación.
Modelos flexibles
Muestras blandas para revisar forma, tacto, encaje, movimiento, apariencia y respuesta de una geometría antes de fabricar moldes.
Utillajes blandos
Protectores, apoyos, superficies de contacto, topes y elementos auxiliares que necesiten reducir el contacto directo con piezas rígidas.
Muestras para productos vestibles
Cubiertas, almohadillas, elementos de ajuste y piezas blandas destinadas a verificar dimensiones, comodidad conceptual y adaptación geométrica.
Cuatro factores que deben evaluarse conjuntamente
Los términos “blando”, “elástico” o “resistente” no describen por completo el comportamiento de una pieza impresa. El resultado debe analizarse dentro de su aplicación real.
Material
La formulación de la resina influye en la flexibilidad, el tacto, la deformación y la respuesta después del postcurado.
Estructura
El espesor, la forma, la densidad de la retícula y las zonas macizas pueden cambiar significativamente la rigidez aparente.
Parámetros
La exposición, la altura de capa, la orientación, la velocidad de movimiento y los soportes deben adaptarse al sistema utilizado.
Postprocesado
La limpieza, el secado y el postcurado pueden modificar el tacto, la estabilidad y el comportamiento final de la pieza.

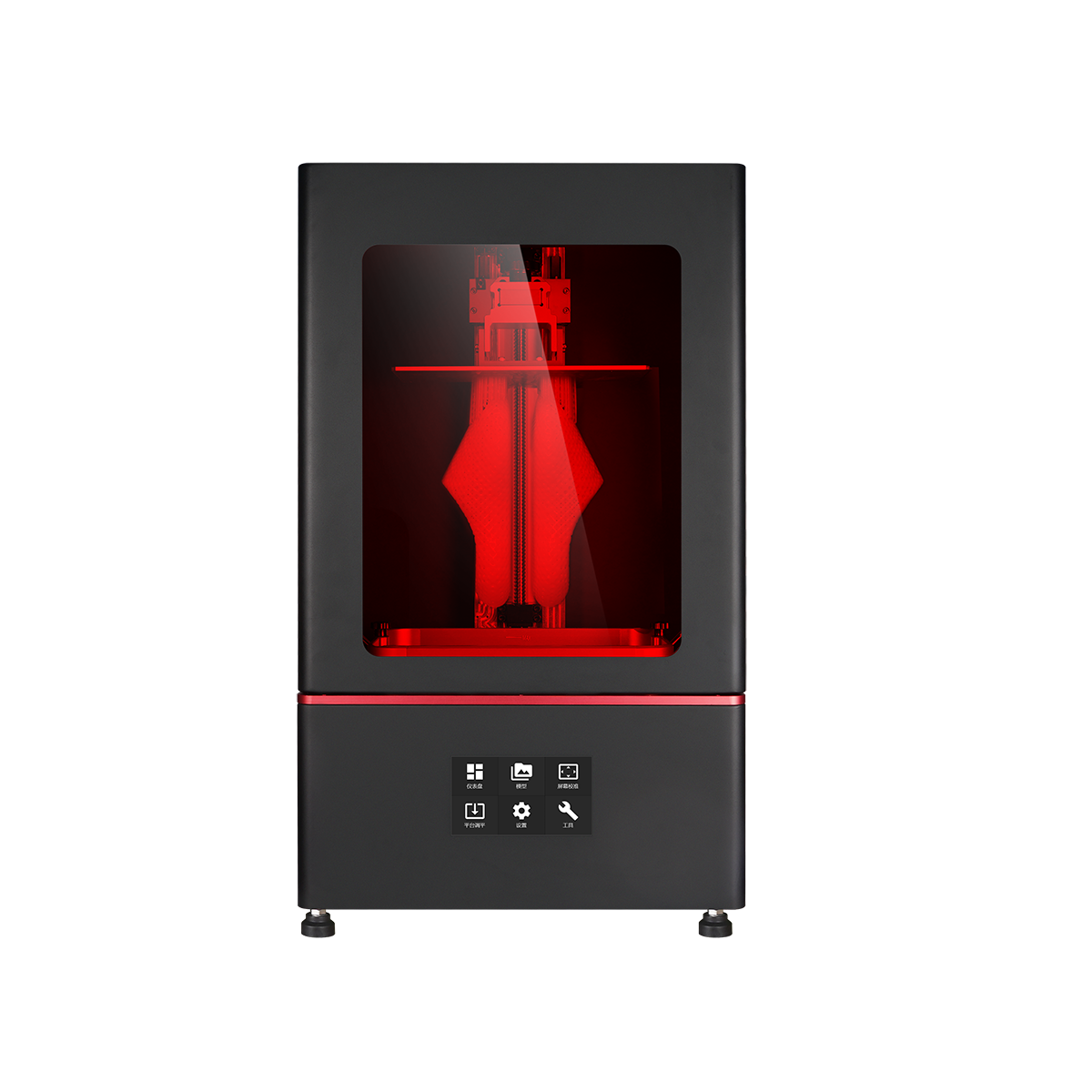

Impresoras Yidimu para proyectos con materiales flexibles
La selección debe realizarse según el tamaño del modelo, la cantidad de piezas, el tipo de estructura, el material previsto y la capacidad disponible para limpiar y postcurar los componentes.

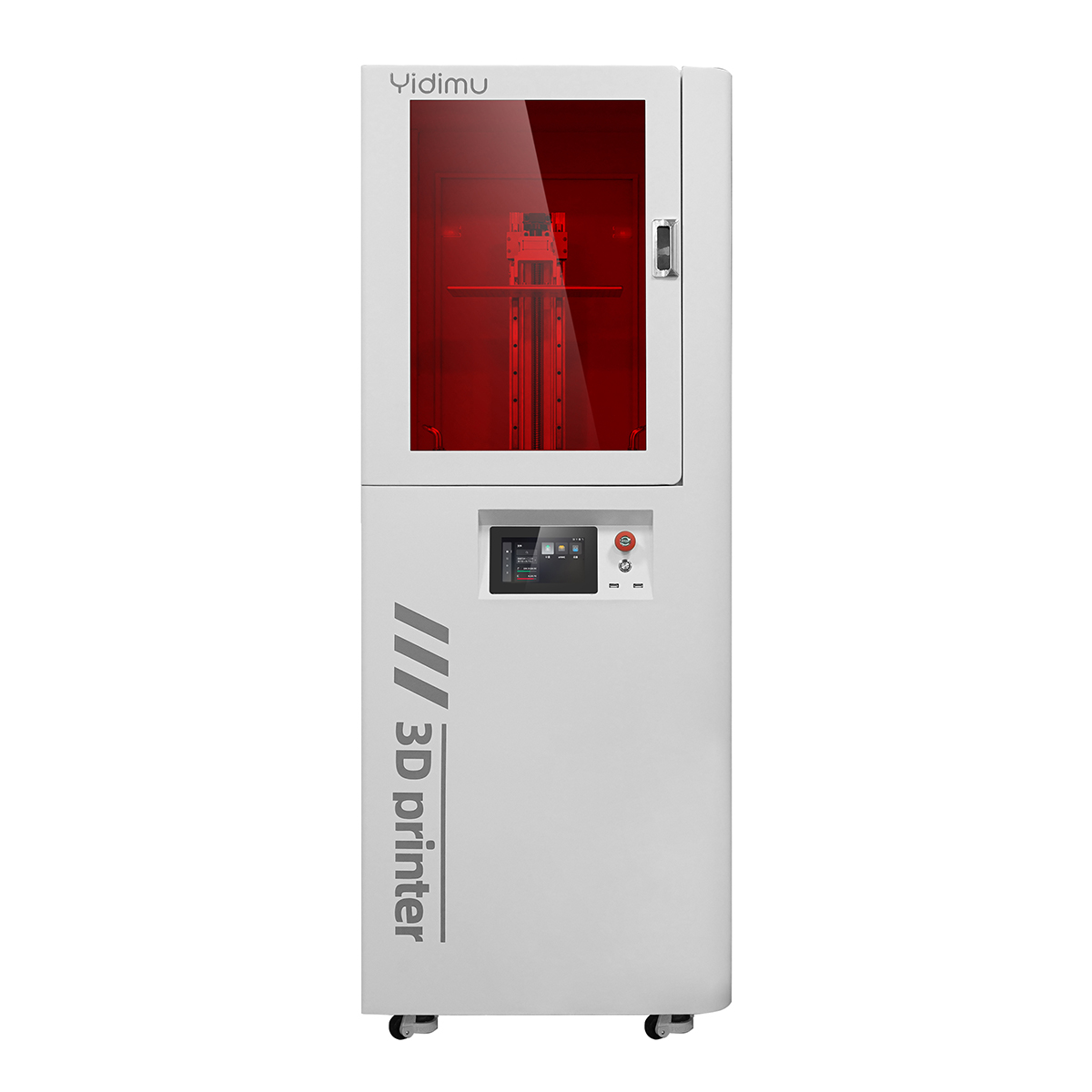

Yidimu Flex Pro
Flex Pro es una solución industrial de fotopolimerización desarrollada para fabricar componentes elastoméricos, estructuras de amortiguación, piezas blandas personalizadas y prototipos flexibles.
Puede considerarse para proyectos de calzado, productos vestibles, estructuras reticulares, componentes de protección y desarrollo de piezas flexibles en cantidades reducidas.
- Desarrollo de suelas y plantillas reticulares.
- Validación de estructuras de amortiguación.
- Prototipos blandos y componentes personalizados.
- Distribución de varias piezas dentro de un mismo trabajo.
- Evaluación previa a la fabricación de moldes.
Cómo preparar una pieza flexible para impresión 3D
El diseño debe plantearse según la deformación esperada. Copiar directamente una geometría pensada para plástico rígido puede producir una pieza demasiado blanda, demasiado rígida o difícil de imprimir.
Geometría, espesor y transición
El espesor de pared influye directamente en la flexibilidad aparente. Las paredes gruesas, nervios y zonas macizas suelen ofrecer una respuesta diferente a las membranas finas o estructuras abiertas.
- Evitar cambios bruscos de espesor cuando sea posible.
- Reforzar zonas de fijación, unión o carga localizada.
- Revisar radios y transiciones entre zonas rígidas y flexibles.
- Comprobar que huecos y canales puedan limpiarse correctamente.
- Diseñar orificios de drenaje para estructuras cerradas o huecas.
Retículas y zonas de amortiguación
En una estructura reticular, el tamaño de celda, la forma de los elementos, la densidad y la dirección de carga pueden cambiar la respuesta de la pieza incluso utilizando la misma resina.
- Definir dónde debe comprimirse la estructura.
- Separar zonas de soporte y zonas de deformación.
- Evitar elementos tan finos que dificulten la impresión o limpieza.
- Preparar varias versiones para comparar el comportamiento.
- Evaluar la pieza completa y no únicamente una celda aislada.
Orientación y soportes
Las piezas flexibles pueden deformarse durante la separación de capas o al retirar los soportes. La orientación debe equilibrar estabilidad, acabado superficial, drenaje y facilidad de postprocesado.
- Evitar grandes secciones expuestas de forma repentina.
- Colocar soportes suficientes en zonas susceptibles de deformación.
- Reducir marcas en superficies funcionales o visibles.
- Comprobar el acceso para retirar soportes internos.
- Realizar una prueba parcial antes de imprimir una pieza grande.
Rebote, suavidad y durabilidad
Estos requisitos deben expresarse mediante una prueba concreta. Por ejemplo, una distancia de compresión, una carga determinada, un ajuste, una zona de contacto o un ciclo de deformación definido por el proyecto.
- Indicar la función real de la pieza.
- Definir las zonas que reciben carga o flexión.
- Describir el entorno y la frecuencia prevista de uso.
- Comparar varias estructuras o materiales cuando sea necesario.
- No aprobar la producción basándose únicamente en el tacto manual.
Del archivo 3D a la pieza flexible terminada
Cada etapa influye en el resultado. Los parámetros exactos deben establecerse de acuerdo con el modelo de impresora, la resina utilizada y las instrucciones técnicas correspondientes.
Revisión del proyecto
Analizar dimensiones, uso, carga, zonas flexibles, cantidad necesaria y expectativas de superficie.
Selección del material
Confirmar que la resina sea compatible con la impresora, la fuente de luz y el comportamiento requerido.
Orientación y soportes
Preparar la pieza para controlar deformaciones, fuerzas de separación, drenaje y marcas de soporte.
Impresión de prueba
Imprimir una muestra representativa antes de utilizar una pieza grande o preparar una serie completa.
Limpieza y secado
Retirar la resina residual utilizando el procedimiento recomendado para el material y secar completamente la pieza.
Postcurado y evaluación
Aplicar el postcurado indicado y comprobar dimensiones, superficie, deformación, rebote y comportamiento funcional.
Correspondencia entre equipo, material y proceso
Una resina no debe seleccionarse únicamente por su nombre comercial o por una propiedad aislada. Antes de imprimir, deben verificarse los siguientes puntos.
| Elemento | Qué debe comprobarse | Por qué es importante |
|---|---|---|
| Impresora | Tecnología de fotopolimerización, tamaño útil, sistema de movimiento y condiciones de funcionamiento. | La pieza debe caber, mantenerse estable y poder imprimirse con el material seleccionado. |
| Resina flexible | Compatibilidad óptica, instrucciones de uso, almacenamiento, limpieza y postcurado. | Materiales distintos pueden necesitar exposiciones y procesos de postprocesado diferentes. |
| Modelo 3D | Espesor, orientación, huecos, drenaje, retículas, zonas de carga y superficies funcionales. | La geometría influye tanto en la impresión como en la respuesta mecánica de la pieza. |
| Parámetros | Exposición, capas iniciales, altura de capa, soportes y movimientos. | Parámetros no adaptados pueden provocar deformaciones, fallos de adhesión o pérdida de detalle. |
| Postprocesado | Método de limpieza, tiempo de secado, equipo de curado y condiciones indicadas por el fabricante del material. | El postprocesado afecta al tacto, la estabilidad y el rendimiento final de la pieza. |
Ejemplos de piezas y estructuras flexibles

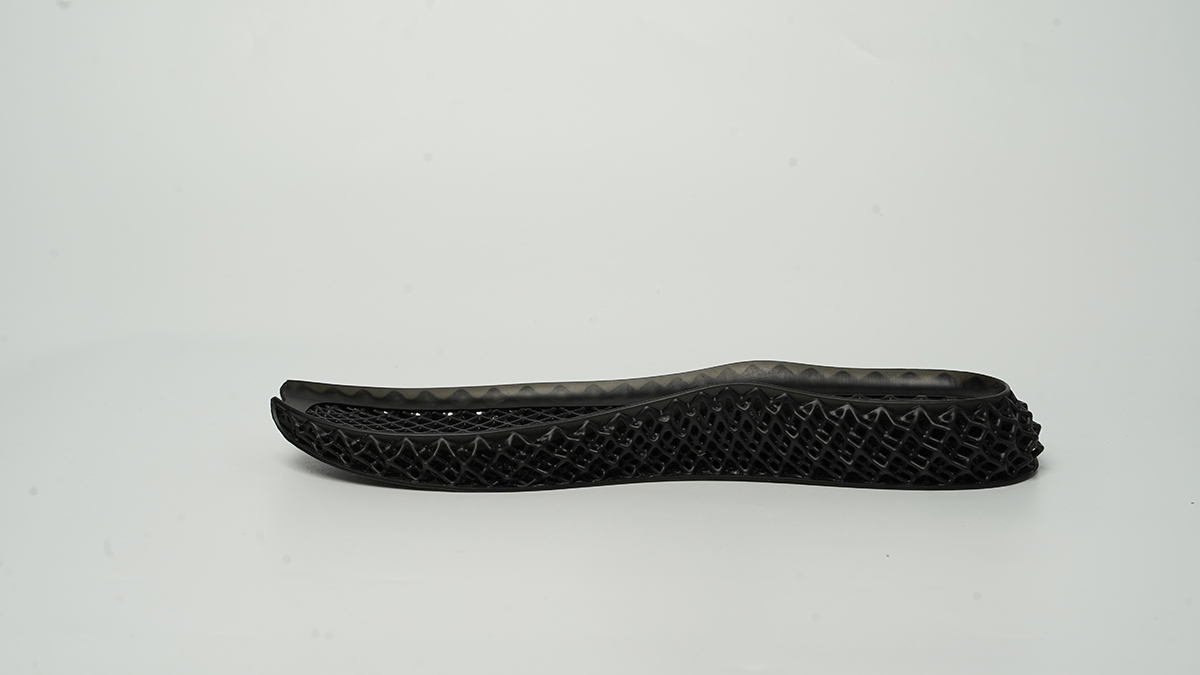

Suela flexible
Muestra para revisar geometría, flexión, dimensiones y diseño exterior.

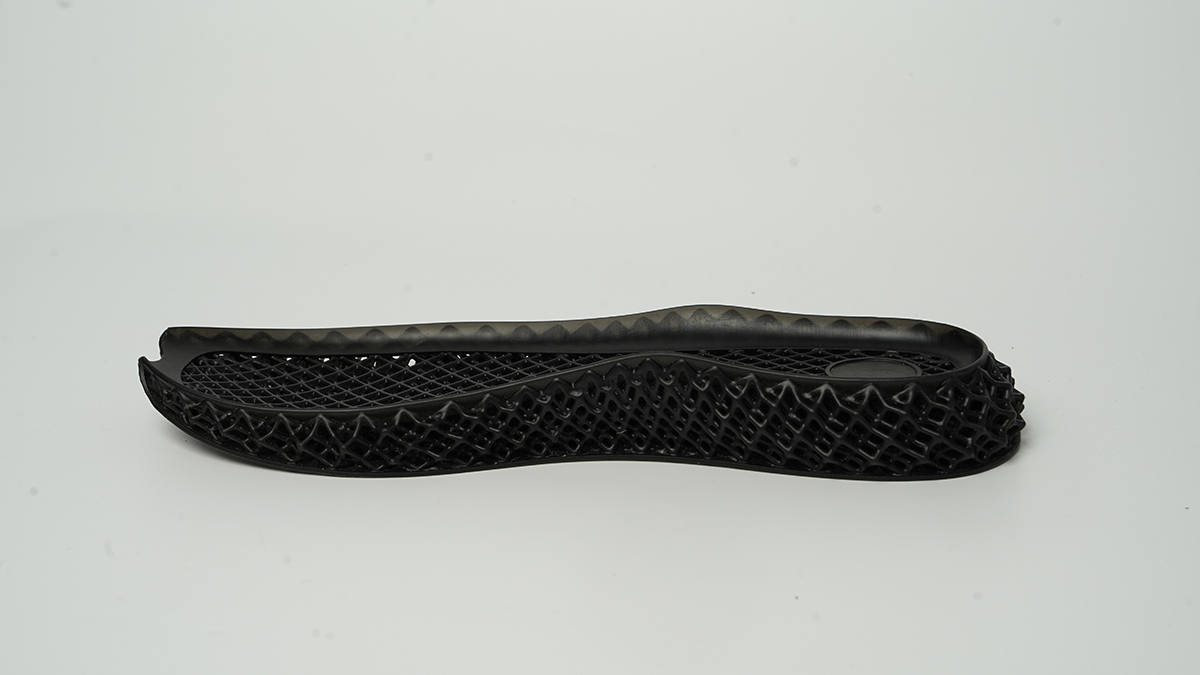

Plantilla personalizada
Diseño adaptado para verificar forma, zonas de apoyo y distribución del espesor.

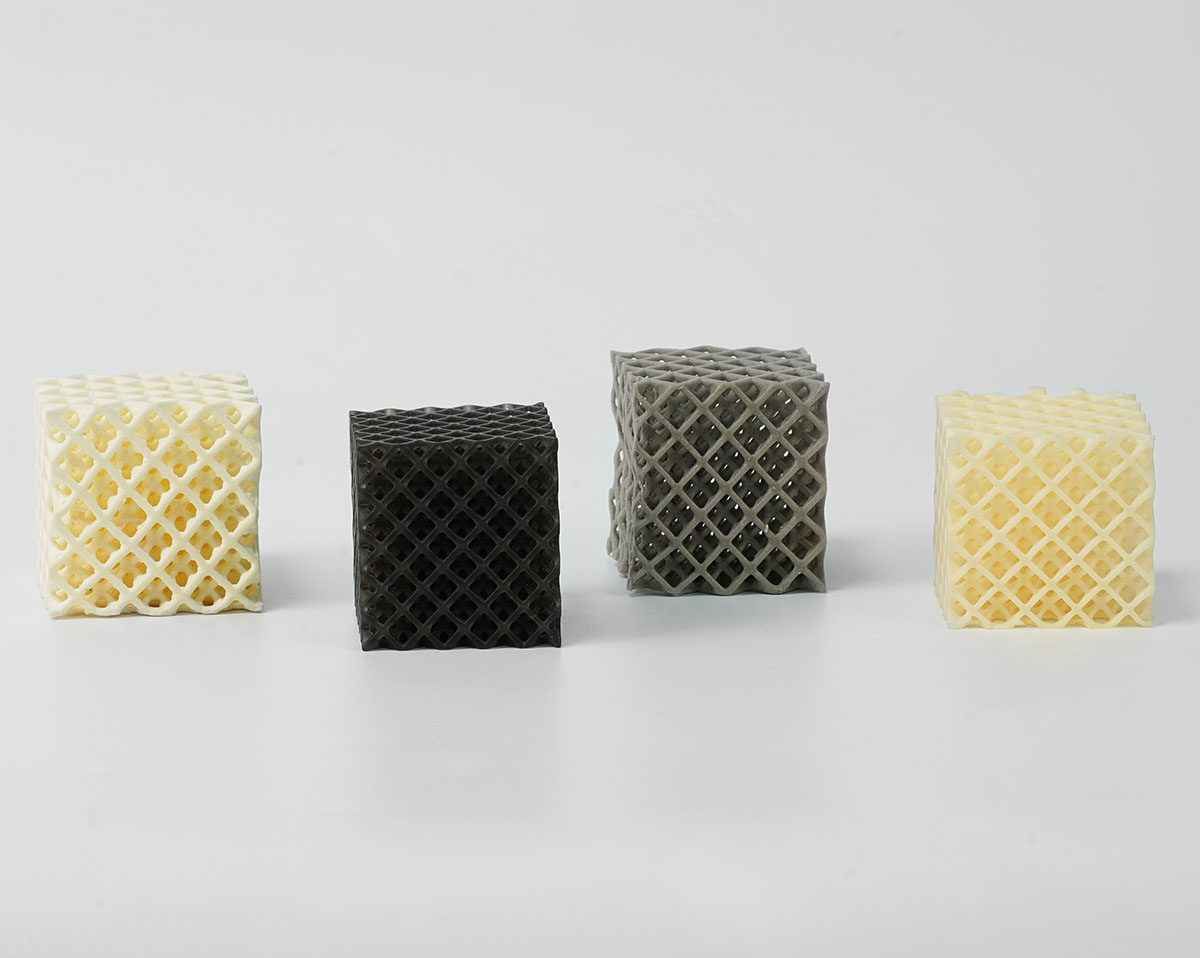

Estructura reticular
Geometría celular para estudiar deformación, soporte y amortiguación.

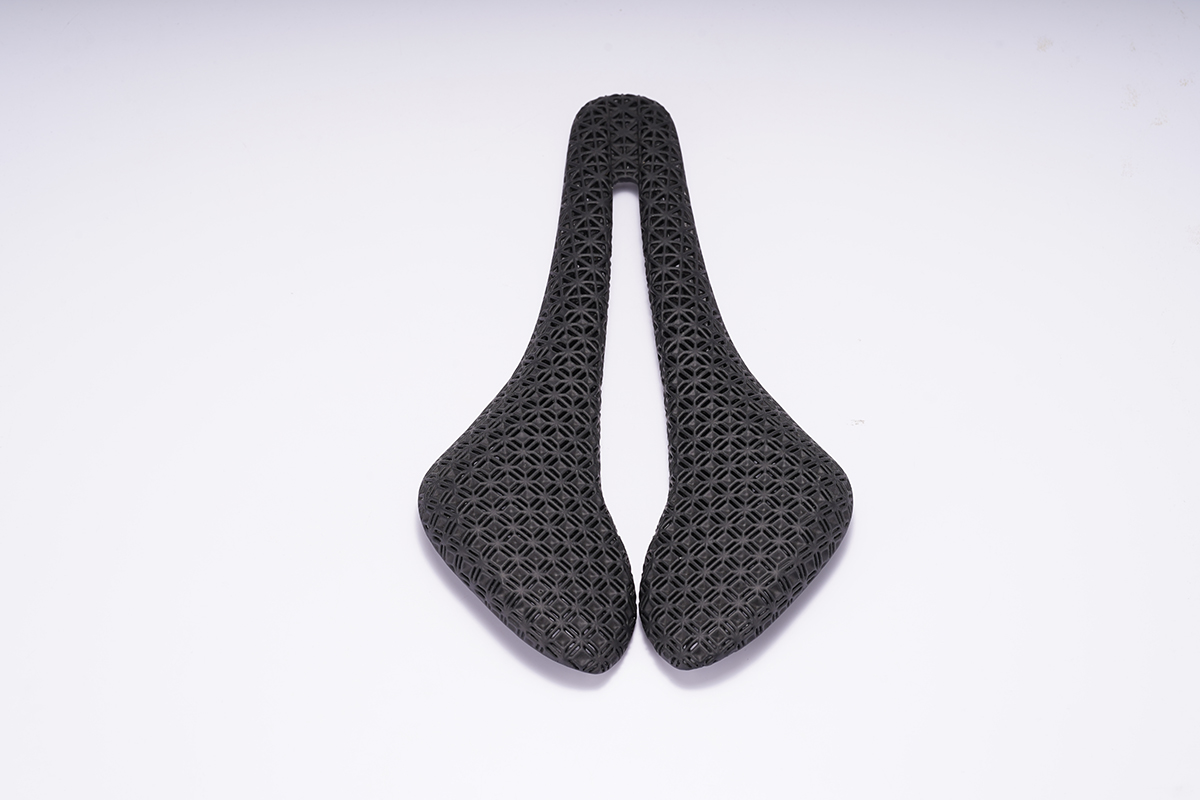

Componente protector
Cubierta o almohadilla para validación de ajuste y contacto.

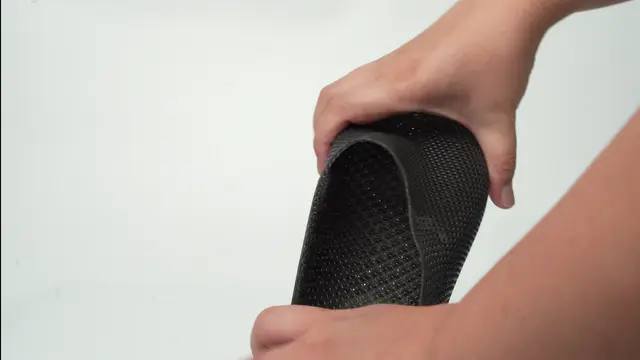

Prototipo blando
Muestra para revisar apariencia, montaje, deformación y manipulación.
Prueba de varias piezas
Distribución de componentes para verificar consistencia y flujo de trabajo.
FAQ sobre impresoras 3D para resina flexible
¿Qué piezas pueden imprimirse con resina flexible?
Puede utilizarse para desarrollar suelas, plantillas, estructuras reticulares, componentes de amortiguación, cubiertas, modelos blandos, elementos de protección y otras piezas flexibles. La aplicación real debe verificarse mediante una muestra.
¿Una resina más blanda siempre ofrece más amortiguación?
No necesariamente. La amortiguación también depende del espesor, la estructura interna, la densidad de la retícula, el área de contacto, la dirección de carga y el postcurado.
¿Cómo se selecciona la impresora adecuada?
Deben revisarse el tamaño máximo de la pieza, la cantidad por trabajo, el material previsto, la geometría, el nivel de detalle, el proceso de limpieza y el equipo de postcurado disponible.
¿Se puede imprimir una suela completa?
Depende de las dimensiones de la suela, el volumen útil del equipo, la orientación, la estructura y el material. Yidimu debe revisar el archivo y el tamaño antes de confirmar la configuración.
¿Qué espesor de pared debe utilizarse?
No existe un espesor universal. Debe definirse según el material, el tamaño de la pieza, la carga, la flexión requerida y la geometría. Se recomienda comparar varias muestras.
¿Las piezas flexibles necesitan soportes?
Muchas geometrías los necesitan. La cantidad y distribución dependen de la orientación, las zonas suspendidas, las fuerzas de separación y la capacidad de la pieza para mantener su forma durante la impresión.
¿Cómo se limpian y postcuran las piezas?
Debe seguirse el procedimiento indicado para la resina utilizada. El método de limpieza, el secado y las condiciones de postcurado no deben copiarse automáticamente de una resina rígida o de otro material.
¿La pieza impresa puede utilizarse directamente como producto final?
Depende de la aplicación, el material, la carga, el entorno, las exigencias de seguridad y los requisitos normativos. Una muestra satisfactoria visualmente no demuestra por sí sola la durabilidad o idoneidad para uso final.
¿Qué información necesita Yidimu para evaluar el proyecto?
Es recomendable enviar el archivo o imágenes del modelo, dimensiones, uso previsto, zonas de carga, cantidad, material esperado, requisitos de suavidad o rebote y cualquier criterio de prueba disponible.
Evalúe su pieza antes de seleccionar el equipo
Envíe a Yidimu la información básica de su modelo. El equipo podrá revisar el tamaño, la estructura, la aplicación, el material previsto y el proceso de postproducción necesario para plantear una prueba inicial.
- Archivo 3D o imágenes del modelo.
- Dimensiones de la pieza.
- Uso y zonas sometidas a carga.
- Cantidad prevista.
- Requisitos de flexión, rebote o tacto.
- Necesidad de muestra o pequeña serie.
