La fotopolimerización en impresión 3D es el proceso mediante el cual una resina líquida sensible a la luz se transforma selectivamente en un material sólido. Una fuente de luz activa los fotoiniciadores de la resina y provoca una reacción de polimerización. La pieza se forma mediante exposiciones sucesivas, normalmente capa por capa, y después requiere lavado, secado y curado final según las instrucciones del material.
- La fotopolimerización no depende únicamente de la impresora.
- La resina debe ser compatible con la fuente de luz y el proceso.
- SLA, DLP y LCD utilizan diferentes métodos para dirigir o modular la luz.
- La orientación, los soportes, la exposición y la separación entre capas afectan al resultado.
- Una pieza recién impresa normalmente todavía necesita posprocesamiento.
- La validación debe realizarse con la geometría, el material y los requisitos reales del proyecto.
Qué es la fotopolimerización en impresión 3D
La fotopolimerización es una reacción química iniciada por luz. En la impresión 3D de resina, la reacción se controla espacialmente para solidificar únicamente las zonas que corresponden a cada sección del modelo digital.
Una resina fotopolimérica puede contener oligómeros, monómeros, fotoiniciadores, pigmentos, absorbentes y otros aditivos. La formulación exacta depende del material y de su aplicación prevista.
Cuando la resina recibe luz dentro de un intervalo compatible, el fotoiniciador genera especies reactivas. Estas especies inician la formación de cadenas o redes poliméricas. Como resultado, la zona expuesta aumenta su grado de conversión y pasa de un estado líquido a una estructura sólida o semisólida.
La transformación no ocurre de manera aislada en un único punto. La luz puede propagarse, absorberse o dispersarse dentro de la resina. Por este motivo, el color, la transparencia, la concentración de fotoiniciador y los absorbentes ópticos influyen en la profundidad y en la extensión lateral del curado.
En resumen: la impresora controla dónde se aplica la luz, mientras que la formulación de la resina determina cómo responde el material a esa exposición.

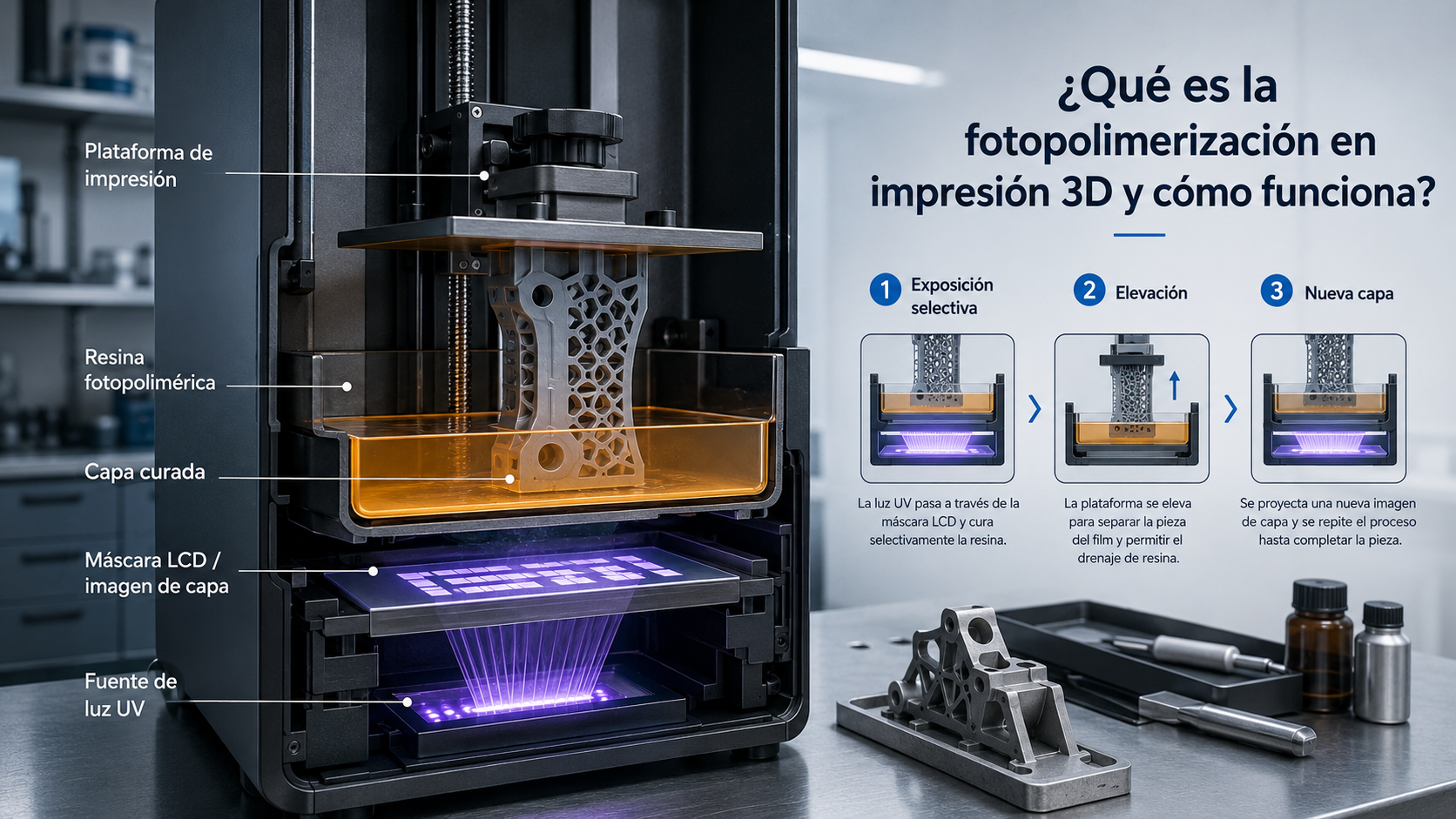

Cómo funciona la fotopolimerización en impresión 3D paso a paso
La fotopolimerización forma parte de un flujo de trabajo completo. El proceso no termina cuando la plataforma sale de la impresora.
1. Preparación del modelo digital
El proceso comienza con un archivo tridimensional. Antes del laminado deben revisarse:
- Dimensiones generales.
- Espesores de pared.
- Cavidades cerradas.
- Volúmenes internos.
- Superficies críticas.
- Tolerancias de montaje.
- Necesidad de drenaje.
- Posibles zonas que retengan resina.
Una geometría imprimible no es necesariamente una geometría adecuada para la aplicación final. Las paredes, uniones y vaciados deben evaluarse considerando el comportamiento del material y las cargas del posprocesamiento.
2. Orientación y generación de soportes
La orientación afecta al área expuesta en cada capa, a la ubicación de los soportes, a la evacuación de resina y a las fuerzas producidas durante la separación de la capa.
Una orientación incorrecta puede provocar:
- Grandes áreas de sección transversal.
- Marcas de soporte en superficies funcionales.
- Acumulación de resina en cavidades.
- Deformación de paredes delgadas.
- Mayor carga durante el desprendimiento.
- Cambios dimensionales en zonas críticas.
Los soportes deben estabilizar la pieza sin dificultar innecesariamente su retirada ni dañar las superficies importantes.
3. Laminado del modelo
El software divide el modelo en capas y genera la información de exposición. El archivo de impresión puede incluir parámetros relacionados con:
- Altura de capa.
- Exposición normal.
- Exposición de las capas iniciales.
- Movimientos de elevación y retorno.
- Pausas.
- Transiciones.
- Compensaciones dimensionales.
- Estrategias de soporte.
Estos valores no deben copiarse automáticamente entre resinas o equipos. La respuesta fotoquímica y el sistema óptico pueden ser diferentes.
4. Exposición selectiva
Durante la impresión, la máquina expone una zona de resina correspondiente a la sección de la capa. La energía luminosa activa la reacción de fotopolimerización y genera una capa suficientemente estable para permanecer unida a las capas anteriores.
La exposición efectiva depende de la intensidad luminosa, del tiempo y de la respuesta óptica y química de la resina. Sin embargo, el resultado no debe interpretarse como una relación perfectamente lineal. La absorción, la dispersión, la cinética de reacción, la temperatura y la historia de exposición también pueden modificar el comportamiento.
5. Separación y renovación de la resina
En muchos equipos de resina, la capa debe separarse de una película o superficie situada en el fondo del tanque. Después, la resina líquida vuelve a ocupar el espacio necesario para formar la siguiente capa.
En esta fase intervienen:
- La superficie de la capa.
- La viscosidad del material.
- La velocidad y el movimiento de separación.
- La rigidez de la pieza.
- La distribución de soportes.
- El estado de la película del tanque.
- La estabilidad de la plataforma y del eje de movimiento.
Una capa correctamente expuesta puede fallar si las fuerzas mecánicas superan la capacidad de los soportes o de la unión entre capas.
6. Lavado, secado y curado final
Al finalizar la impresión, la pieza suele conservar resina líquida sobre su superficie y en cavidades. El método de lavado debe seguir la documentación del material. No existe un líquido ni un tiempo universal válido para todas las formulaciones.
Después del lavado, la pieza debe secarse antes del curado final. El curado UV posterior aumenta la conversión del material y puede modificar:
- Rigidez.
- Resistencia.
- Fragilidad.
- Color.
- Estabilidad dimensional.
- Comportamiento térmico.
- Condición superficial.
El tiempo, la orientación y las condiciones de curado deben confirmarse mediante la ficha técnica y las instrucciones del fabricante.
SLA, DLP y LCD: la misma reacción, diferentes sistemas de exposición
SLA, DLP y LCD utilizan resinas fotopoliméricas, pero se diferencian en la forma de aplicar o modular la luz.
| Tecnología | Forma de exposición | Características que deben evaluarse | Posibles limitaciones |
|---|---|---|---|
| SLA | Un láser recorre selectivamente la geometría de la capa | Diámetro efectivo del punto, estrategia de escaneado, uniformidad, estabilidad mecánica y respuesta de la resina | El tiempo de exposición puede depender de la trayectoria y del área de la capa |
| DLP | Un sistema de proyección expone una imagen de la capa | Resolución proyectada, óptica, enfoque, distorsión, tamaño del área y uniformidad | La escala de proyección y la óptica pueden afectar al tamaño efectivo del píxel |
| LCD o MSLA | Una pantalla actúa como máscara entre la fuente luminosa y la resina | Tamaño de píxel, transmisión de la pantalla, colimación, uniformidad de la luz y compensación | La calidad no depende únicamente de la resolución nominal de la pantalla |
SLA suele formar la capa mediante el recorrido de un punto o una trayectoria luminosa. DLP y LCD pueden exponer simultáneamente una imagen completa de la capa, aunque su arquitectura óptica es diferente.
No es correcto concluir que una tecnología siempre ofrece mayor precisión que las demás. El resultado depende de la interacción entre:
- Óptica.
- Mecánica.
- Calibración.
- Tamaño de construcción.
- Resina.
- Parámetros.
- Geometría.
- Posprocesamiento.
- Método utilizado para medir la pieza.
La resolución nominal de un componente no equivale automáticamente a la precisión dimensional de una pieza terminada.
Factores que determinan la calidad de la fotopolimerización
Compatibilidad entre luz y material
La resina debe responder al sistema de exposición del equipo. Una coincidencia aproximada de longitud de onda no garantiza por sí sola un proceso estable. También deben considerarse la intensidad, la distribución luminosa, la formulación y las recomendaciones del fabricante.
Energía de exposición
Una exposición insuficiente puede generar capas débiles, fallos de unión o pérdida de geometría. Una exposición excesiva puede ampliar las zonas curadas, cerrar huecos, engrosar paredes o reducir la definición.
El objetivo no es conseguir la máxima dureza dentro de la impresora, sino obtener una capa suficientemente estable y geométricamente controlada.
Propiedades ópticas de la resina
Los pigmentos y absorbentes ayudan a controlar la penetración de la luz. No obstante, los cambios de color, carga, transparencia o composición pueden modificar la respuesta a la exposición.
Por esta razón, dos resinas con apariencia similar no deben tratarse como si fueran intercambiables.
Altura de capa
Una capa más fina puede representar mejor algunas superficies, pero no garantiza automáticamente mayor precisión. También aumenta el número de capas y puede hacer más visible la influencia de:
- Errores de movimiento.
- Separación repetida.
- Variaciones de exposición.
- Inestabilidad de soportes.
- Tiempo prolongado de proceso.
Los estudios sobre fotopolimerización muestran que el tamaño de la zona expuesta y el espesor del material pueden modificar la cinética y el tiempo necesario para alcanzar un determinado nivel de conversión.
Temperatura y estado de la resina
La temperatura puede modificar la viscosidad y la velocidad de reacción. También influye en la capacidad de la resina para fluir después de cada separación.
Antes de imprimir deben comprobarse las condiciones indicadas por el fabricante, el mezclado requerido y la ausencia de contaminación o material parcialmente curado.
Orientación y soportes
La fotopolimerización produce la capa, pero los soportes deben mantenerla en la posición prevista. Una pieza puede fallar aunque la exposición sea correcta cuando:
- Los soportes son demasiado débiles.
- La sección expuesta es excesiva.
- Existen zonas sin soporte.
- La pieza retiene resina.
- Las fuerzas de separación deforman la geometría.
Lavado y curado posterior
Un lavado deficiente puede dejar residuos. Un lavado demasiado agresivo o incompatible puede afectar a la superficie. Del mismo modo, el curado posterior puede cambiar las dimensiones y las propiedades.
La validación debe incluir la pieza completamente lavada, seca y curada, no únicamente la pieza recién retirada de la plataforma.
Ventajas y limitaciones de la fotopolimerización en impresión 3D
Ventajas principales
La fotopolimerización puede ser adecuada cuando el proyecto necesita:
- Detalles finos.
- Superficies relativamente lisas.
- Geometrías complejas.
- Paredes y canales diseñados para el proceso.
- Modelos visuales.
- Prototipos de forma y montaje.
- Patrones para procesos posteriores.
- Producción de varias piezas dentro de una misma plataforma.
- Materiales con comportamientos específicos, siempre que estén documentados y validados.
Limitaciones principales
También deben considerarse:
- Necesidad de soportes.
- Lavado y curado posterior.
- Manipulación de resina sin curar.
- Posible deformación o contracción.
- Dependencia de la orientación.
- Marcas después de retirar soportes.
- Limitaciones térmicas o mecánicas de determinados materiales.
- Necesidad de ventilación, equipos de protección y gestión adecuada de residuos.
- Compatibilidad específica entre equipo, resina y aplicación.
- Variaciones entre la pieza recién impresa y la pieza terminada.
La fotopolimerización no debe seleccionarse únicamente porque una pieza tenga muchos detalles. También deben evaluarse su tamaño, uso final, cantidad, entorno de trabajo y requisitos de inspección.
Errores frecuentes y qué comprobar
| Síntoma | Causa posible | Qué comprobar | Acción recomendada |
| La pieza no se adhiere a la plataforma | Nivelación, contaminación, parámetros iniciales o resina inadecuada | Plataforma, tanque, archivo, estado del material y parámetros aprobados | Limpiar, recalibrar y utilizar los ajustes validados para el material |
| Capas separadas o pieza incompleta | Exposición insuficiente, soportes débiles o fuerzas de separación elevadas | Orientación, sección de capa, soportes, película y movimientos | Reducir cargas, reforzar soportes y revisar parámetros |
| Agujeros cerrados o detalles engrosados | Exposición excesiva o propagación lateral de luz | Dimensiones en el archivo, compensaciones, óptica y parámetros | Realizar una muestra de calibración y ajustar de forma controlada |
| Superficie pegajosa después del lavado | Resina residual, lavado incompleto, líquido contaminado o secado insuficiente | Método de lavado, estado del líquido y cavidades | Seguir el procedimiento oficial y confirmar que la pieza esté seca |
| Deformación después del curado | Tensiones internas, soporte desigual o curado no adecuado | Geometría, orientación, secado y procedimiento de curado | Modificar la estrategia y validar el curado con una pieza de prueba |
| El fallo aparece siempre en la misma zona | Problema localizado en pantalla, proyección, película, plataforma u óptica | Patrón de exposición, tanque y componentes mecánicos | Inspeccionar el sistema y seguir el procedimiento de mantenimiento |
| Dimensiones inconsistentes | Combinación de orientación, exposición, contracción y medición | Método de medición, posición, lote de resina y posprocesamiento | Definir un protocolo y medir varias muestras terminadas |
Una modificación debe realizarse de forma aislada siempre que sea posible. Cambiar simultáneamente la orientación, los soportes, la exposición y el poscurado impide identificar la causa real.
Aplicaciones adecuadas de la fotopolimerización
La impresión 3D de resina mediante fotopolimerización puede utilizarse en:
- Modelos de presentación.
- Prototipos de diseño.
- Validación de forma y montaje.
- Carcasas y componentes de apariencia.
- Maquetas técnicas.
- Patrones para fundición con materiales específicos.
- Modelos para joyería.
- Muestras para calzado.
- Estructuras flexibles con materiales diseñados para ese uso.
- Modelos dentales.
- Determinadas aplicaciones dentales reguladas, únicamente con materiales y procesos oficialmente destinados a ellas.
En aplicaciones dentales o médicas, una resina para modelos no debe presentarse como material apto para contacto con el paciente. La indicación de uso, la biocompatibilidad, el lavado y el curado deben estar respaldados por la documentación oficial, las instrucciones del fabricante y la normativa aplicable.
Cuándo puede no ser el proceso adecuado
La fotopolimerización puede no ser la primera opción cuando:
- La pieza supera de forma poco eficiente el volumen útil del equipo.
- Se requieren propiedades térmicas o mecánicas que la resina disponible no puede demostrar.
- El componente estará expuesto durante largos periodos a condiciones no validadas.
- El diseño no permite drenaje, limpieza o retirada de soportes.
- La cantidad requerida hace más adecuado otro proceso de producción.
- El proyecto exige una certificación o trazabilidad que el material y el flujo no pueden proporcionar.
- La pieza estará en contacto con pacientes sin una indicación formal para ese uso.
La selección debe basarse en los requisitos funcionales, no únicamente en el aspecto visual de una muestra.
Cómo comprobar el resultado de una pieza fotopolimerizada
La inspección debe realizarse después del flujo completo de posprocesamiento.
Lista de comprobación
- Confirmar que no haya resina líquida retenida.
- Revisar grietas, delaminaciones y soportes incompletos.
- Comprobar superficies críticas.
- Medir dimensiones después del curado final.
- Utilizar siempre el mismo método e instrumento de medición.
- Comparar zonas críticas con el archivo o plano.
- Evaluar montaje, ajuste y función.
- Registrar orientación, lote de material, parámetros y procedimiento.
- Repetir la prueba cuando la consistencia sea un requisito.
- Documentar cualquier cambio realizado.
La precisión debe evaluarse sobre características concretas. Una única medida exterior no representa necesariamente el comportamiento de cavidades, paredes, agujeros y distancias entre centros.
Cuándo conviene realizar una prueba de impresión
Una prueba es especialmente recomendable cuando:
- Se utiliza una resina nueva.
- Se cambia de equipo o sistema óptico.
- La pieza tiene tolerancias críticas.
- Existen paredes delgadas o cavidades profundas.
- Se requiere un acabado específico.
- Se imprimirá una cantidad relevante.
- La pieza debe ensamblarse con otros componentes.
- El comportamiento flexible o rígido es importante.
- El proyecto pertenece a una aplicación dental o regulada.
- El posprocesamiento puede modificar la geometría.
La muestra debe representar la pieza real. Un pequeño cubo de calibración no siempre permite predecir cómo se comportará una geometría grande, hueca, flexible o con soportes complejos.
Información que debe proporcionar a un proveedor
Para evaluar un proyecto de fotopolimerización, conviene facilitar:
- Archivo tridimensional.
- Dimensiones finales.
- Cantidad estimada.
- Uso previsto.
- Condiciones ambientales.
- Superficies funcionales.
- Tolerancias críticas.
- Requisitos de montaje.
- Comportamiento esperado del material.
- Color o transparencia, cuando sean relevantes.
- Acabado superficial.
- Zonas en las que no se permiten marcas de soporte.
- Necesidad de vaciado o drenaje.
- Método de inspección.
- Requisitos regulatorios o de contacto con pacientes, si existen.
Esta información permite revisar conjuntamente el modelo, la orientación, el material, el equipo y el posprocesamiento.
Seguridad durante la manipulación de resinas
La resina líquida y los productos utilizados durante el posprocesamiento deben manipularse de acuerdo con la ficha de datos de seguridad, las instrucciones del fabricante y la normativa local.
Algunas sustancias presentes en resinas sin curar pueden irritar o sensibilizar la piel. La exposición puede reducirse mediante contención, ventilación, equipos de protección adecuados y procedimientos de limpieza controlados.
El área de trabajo debe incluir, según la evaluación de riesgos:
- Ventilación adecuada.
- Protección ocular.
- Guantes compatibles con los productos utilizados.
- Recipientes identificados.
- Superficies fáciles de limpiar.
- Medidas para controlar derrames.
- Separación entre zonas limpias y zonas de manipulación.
- Procedimientos para almacenar y gestionar materiales y residuos.
No debe asumirse que un único tipo de guante, líquido de lavado o método de eliminación es apropiado para todas las resinas.
En resumen
La fotopolimerización en impresión 3D es la reacción que permite convertir una resina sensible a la luz en una pieza sólida y definida digitalmente. SLA, DLP y LCD emplean diferentes sistemas de exposición, pero el resultado depende de mucho más que la fuente de luz.
La calidad final está determinada por la interacción entre:
- Formulación de la resina.
- Sistema óptico.
- Exposición.
- Altura de capa.
- Orientación.
- Soportes.
- Separación entre capas.
- Lavado.
- Secado.
- Curado UV.
- Método de inspección.
Por ello, la selección de una impresora o una resina debe basarse en la pieza, el uso previsto y el flujo de trabajo completo.
Conclusión
Comprender qué es la fotopolimerización en impresión 3D ayuda a interpretar correctamente los parámetros y a evitar decisiones basadas únicamente en la resolución nominal o en una muestra visual.
Para proyectos profesionales, conviene validar la combinación de equipo, resina, modelo y posprocesamiento mediante una pieza representativa. Si necesita evaluar un modelo, una aplicación, un material o un flujo de trabajo, puede enviar a Yidimu las dimensiones, el uso previsto, la cantidad y los requisitos de acabado para su revisión técnica.
12. FAQ
¿La fotopolimerización es lo mismo que SLA?
No exactamente. La fotopolimerización es la reacción química mediante la cual una resina sensible a la luz se solidifica. SLA es una tecnología que utiliza esa reacción para fabricar piezas, normalmente dirigiendo un láser sobre la resina. DLP, LCD y otros sistemas también utilizan fotopolimerización, pero aplican o modulan la luz de manera diferente.
¿Cuál es la diferencia entre DLP y una impresora 3D LCD?
DLP proyecta la imagen de la capa mediante un sistema óptico de proyección. Una impresora LCD utiliza una pantalla como máscara para controlar qué zonas reciben luz. Ambas pueden exponer una capa completa, pero difieren en la óptica, la escala de la imagen, la transmisión, la uniformidad y los componentes sujetos a mantenimiento.
¿Una pieza está completamente curada al salir de la impresora?
Normalmente no debe considerarse terminada. La exposición durante la impresión proporciona suficiente estabilidad para formar y sostener las capas, pero la pieza suele conservar resina superficial y puede requerir un curado posterior. El lavado, el secado y el poscurado deben realizarse conforme a la documentación específica del material.
¿Qué tipo de luz se utiliza para fotopolimerizar una resina?
Se utiliza una fuente luminosa compatible con los fotoiniciadores y la formulación de la resina. La compatibilidad no debe determinarse únicamente por una cifra de longitud de onda. También influyen la intensidad, el tiempo, la distribución de luz, la profundidad de penetración y la arquitectura óptica del equipo.
¿Una altura de capa menor siempre produce mayor precisión?
No. Una capa más fina puede representar mejor algunas pendientes o detalles verticales, pero no corrige errores de exposición, movimiento, orientación, soportes o posprocesamiento. Además, aumenta el número de ciclos de separación. La precisión debe medirse sobre la pieza terminada y en las características que realmente importan para el proyecto.
¿Por qué una pieza puede deformarse durante el curado UV?
La deformación puede estar relacionada con tensiones acumuladas, espesores desiguales, orientación, soportes, lavado incompleto, secado insuficiente o condiciones de curado no adecuadas. También puede influir la formulación del material. Conviene modificar una variable cada vez y comparar piezas procesadas mediante un procedimiento documentado.
¿Se puede utilizar cualquier resina en cualquier impresora?
No debe asumirse que todas las resinas son intercambiables. Deben verificarse la compatibilidad con la fuente de luz, el proceso, el tanque, la temperatura, los parámetros y la aplicación. También deben confirmarse las instrucciones de lavado, curado, seguridad y almacenamiento proporcionadas por el fabricante del material.
¿La resina líquida para impresión 3D es segura al tacto?
La resina sin curar debe manipularse como un producto químico y según su ficha de datos de seguridad. Algunas formulaciones pueden irritar o sensibilizar la piel. Se necesitan protección ocular, guantes compatibles, ventilación y control de derrames de acuerdo con el producto y la evaluación de riesgos del lugar de trabajo.
¿Una resina dental puede utilizarse directamente en la boca?
Solo cuando la documentación oficial identifica ese uso, establece las condiciones de procesamiento y respalda los requisitos regulatorios aplicables. Una resina para modelos dentales no debe confundirse con un material indicado para contacto con pacientes. También deben respetarse las instrucciones de lavado, curado, trazabilidad y uso clínico.
