La impresión 3D SLA es un proceso de fabricación aditiva que utiliza un láser para solidificar selectivamente una resina fotopolimérica líquida, capa por capa. Permite producir geometrías complejas, detalles definidos y superficies relativamente lisas, pero el resultado depende del equipo, la resina, la preparación del archivo, los soportes y un posprocesado correctamente controlado.
Qué significa SLA en impresión 3D
SLA es la abreviatura de stereolithography, denominada estereolitografía en español. Pertenece a la familia de procesos de fotopolimerización en cuba.
La ISO/ASTM 52900:2021 clasifica y define los procesos generales de fabricación aditiva. En la fotopolimerización en cuba, una fuente de luz solidifica de manera selectiva un fotopolímero líquido contenido en un tanque. La fabricación se completa mediante la adición sucesiva de capas.
En una impresora SLA estricta, la fuente suele ser un láser controlado por un sistema óptico. El haz recorre las áreas que corresponden a la sección transversal de cada capa. La resina expuesta recibe energía suficiente para iniciar la polimerización y formar una zona sólida unida a la capa anterior.
No toda impresora de resina es técnicamente una impresora SLA láser. Los sistemas DLP y LCD/MSLA también trabajan con resina fotopolimérica, pero forman la imagen de cada capa de manera diferente.
Cómo funciona la impresión 3D SLA
El proceso comienza con un modelo tridimensional creado mediante CAD, escaneado 3D u otro sistema digital. El archivo se importa en un programa de preparación, donde se orienta, se generan soportes y se divide la geometría en capas.
Durante la impresión intervienen cinco elementos principales:
- Un tanque o cuba con resina fotopolimérica.
- Una plataforma de fabricación.
- Un láser y su sistema de control óptico.
- Un mecanismo de movimiento en el eje Z.
- Un software que convierte el modelo en trayectorias de exposición.
El ciclo básico es el siguiente:
- Preparación del modelo: se revisa la geometría, el tamaño, las superficies críticas y el uso previsto.
- Orientación: la pieza se coloca buscando un equilibrio entre calidad superficial, estabilidad, soportes, tiempo y fuerzas de separación.
- Generación de soportes: se añaden estructuras que fijan las zonas que no pueden construirse de forma estable por sí solas.
- Laminado: el software divide el modelo en capas y calcula las trayectorias que seguirá el láser.
- Exposición: el láser recorre las áreas seleccionadas de la primera capa y solidifica la resina.
- Movimiento de la plataforma: el sistema desplaza la plataforma según la configuración de la máquina y el espesor de capa definido.
- Renovación de la resina: la resina líquida vuelve a ocupar el espacio necesario para formar la siguiente capa.
- Repetición: la exposición y el movimiento se repiten hasta completar la pieza.
- Drenaje y retirada: la plataforma se extrae y se permite que la resina superficial drene hacia una zona controlada.
- Posprocesado: la pieza se lava, se seca, se separa de la plataforma, se retiran los soportes y se realiza el curado UV indicado para el material.
NIST resume este principio como la formación sucesiva de estructuras mediante el curado por luz de un fotopolímero líquido. Sin embargo, la configuración mecánica puede variar entre sistemas descendentes e invertidos, por lo que el movimiento exacto de la plataforma no es universal.

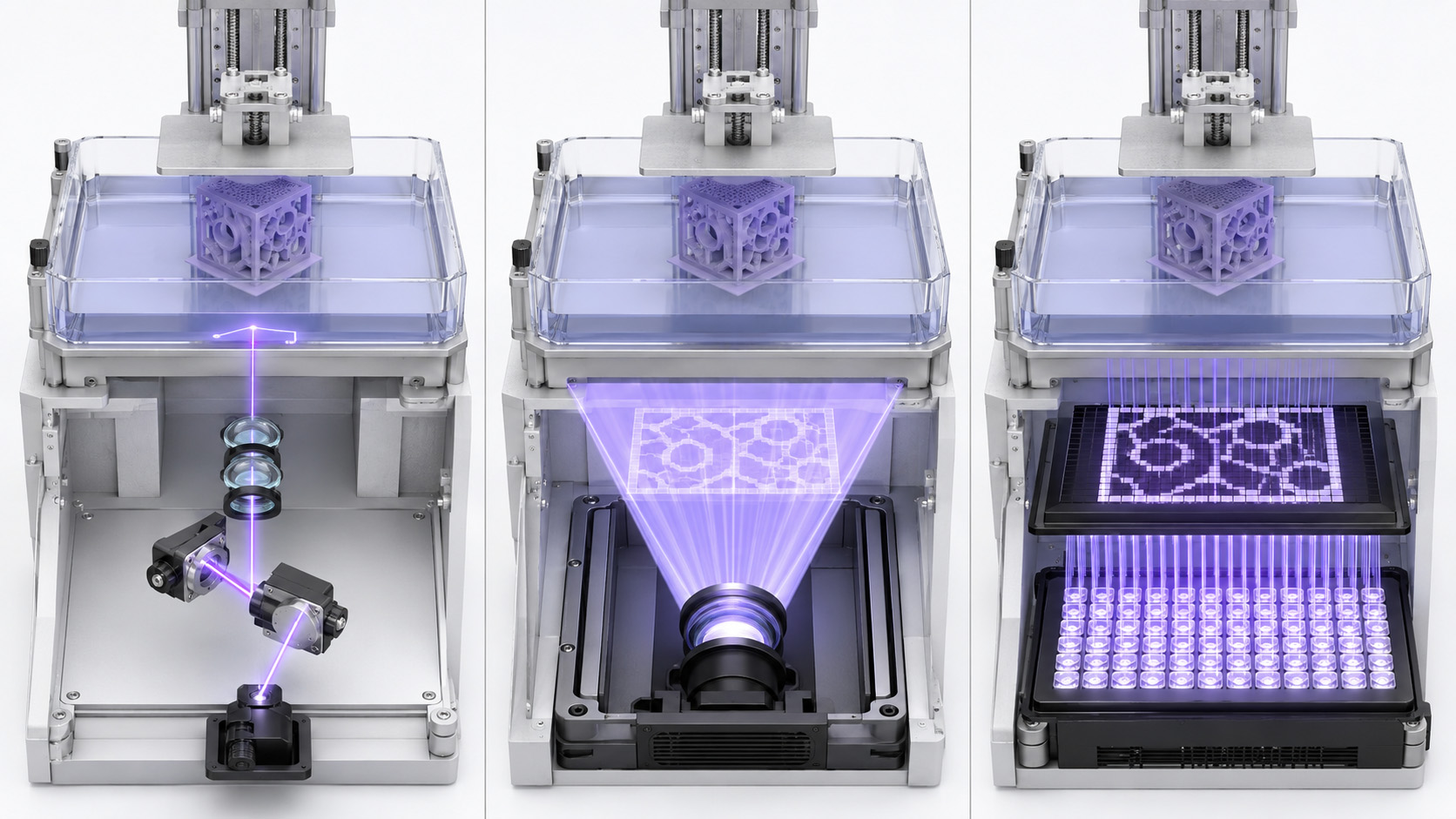

SLA, DLP y LCD/MSLA no son la misma tecnología
Las tres tecnologías pertenecen a la fotopolimerización en cuba, pero difieren en la forma de crear la exposición luminosa.
| Tecnología | Formación de la capa | Exposición | Principales factores en XY | Implicación práctica |
|---|---|---|---|---|
| SLA láser | Haz láser enfocado y sistema de escaneado | El láser recorre la geometría siguiendo trayectorias | Diámetro y perfil del haz, óptica, estrategia de escaneado y resina | El tiempo puede variar con el área y la trayectoria que debe recorrer el láser |
| DLP | Proyector digital, normalmente basado en micromatrices | Proyecta simultáneamente la imagen de una capa | Resolución del proyector, tamaño del campo, óptica y calibración | El tamaño proyectado y la cantidad de píxeles condicionan el detalle disponible |
| LCD/MSLA | Fuente LED que atraviesa una pantalla LCD usada como máscara | Expone simultáneamente las zonas transparentes de la máscara | Paso de píxel, colimación, uniformidad, pantalla y formulación de la resina | La calidad no puede determinarse únicamente por la resolución nominal de la pantalla |
En DLP y LCD, la exposición óptica de una capa puede realizarse al mismo tiempo, aunque la duración total también depende del número de capas, los movimientos de separación, la resina, la geometría y la configuración del equipo.
En SLA, el láser traza la sección mediante un recorrido vectorial. Algunos equipos incorporan más de un láser o estrategias avanzadas de escaneado, por lo que tampoco debe suponerse que todos los sistemas SLA tienen el mismo comportamiento.
La resolución nominal de la pantalla, el tamaño del píxel o el diámetro del láser no equivalen por sí solos a la precisión dimensional de una pieza terminada. También intervienen la distribución de energía, la óptica, la profundidad de curado, la contracción, la calibración y el posprocesado. Esta dependencia multifactorial aparece tanto en la revisión científica de la fotopolimerización en cuba como en las comparaciones técnicas de sistemas de resina.
Aplicaciones profesionales de la impresión SLA
La SLA puede resultar adecuada cuando se necesitan detalles definidos, superficies legibles y geometrías difíciles de obtener mediante procesos de filamento. La selección debe realizarse según la función real de la pieza.
Desarrollo de productos y prototipos
Permite fabricar modelos de presentación, carcasas, prototipos de forma, piezas para revisar ensamblajes y muestras antes de invertir en moldes o procesos definitivos.
Modelos maestros y patrones
Puede utilizarse para modelos maestros, patrones de fundición y determinadas aplicaciones de moldeo. La resina, el revestimiento y el ciclo posterior deben validarse conjuntamente.
Utillajes y ayudas de producción
Algunas resinas se emplean para plantillas, soportes, guías de montaje o accesorios de inspección. La resistencia térmica, química y mecánica debe comprobarse en las condiciones reales de uso.
Modelos dentales y flujos de laboratorio
La fotopolimerización en cuba puede producir modelos de arcada, modelos ortodóncicos y otras geometrías de laboratorio. Una resina para modelos no debe considerarse automáticamente apta para contacto intraoral.
Piezas flexibles y estructuras reticulares
Con una formulación compatible es posible fabricar juntas experimentales, estructuras elásticas, muestras de amortiguación o componentes flexibles. La dureza declarada no describe por sí sola la fatiga, el desgarro o la recuperación elástica.
Producción de bajo volumen
La SLA puede emplearse para series cortas cuando el material y el proceso han sido validados. Antes de producir un lote deben estudiarse la repetibilidad, la trazabilidad, el tiempo de posprocesado y la estabilidad de las propiedades.
Factores que determinan el resultado
Compatibilidad entre luz y resina
La resina debe responder a la longitud de onda, intensidad, distribución y dosis de la fuente del equipo. Una coincidencia nominal de longitud de onda no garantiza automáticamente una impresión correcta.
Exposición y profundidad de curado
Una exposición insuficiente puede causar capas débiles, fallos de adhesión o pérdida de geometría. Una exposición excesiva puede ampliar zonas curadas, cerrar detalles finos o modificar dimensiones.
Los parámetros no deben copiarse de otra resina sin validación. Deben partir de la documentación técnica vigente y comprobarse con muestras representativas.
Espesor de capa
Una capa más delgada puede mejorar determinados detalles en el eje Z, pero no corrige automáticamente errores ópticos, mecánicos o dimensionales. También puede aumentar el número total de capas y los ciclos de separación.
Orientación y soportes
La orientación modifica el área de cada sección, la ubicación de los soportes, las marcas superficiales, las fuerzas de separación y la dirección de acumulación del error. La literatura técnica sobre flujos de fotopolimerización identifica la orientación, los soportes, el laminado y el posprocesado como variables relacionadas entre sí, no como decisiones independientes.
Estado del equipo
El nivel y estado de la plataforma, la limpieza de la cuba, la condición de la película, la calibración del sistema óptico, el movimiento del eje Z y la uniformidad de exposición pueden afectar a la repetibilidad.
Condiciones de la resina
Temperatura, almacenamiento, contaminación, sedimentación, antigüedad y mezcla pueden cambiar el comportamiento del material. Las instrucciones dependen de cada formulación.
Lavado y curado UV
El lavado elimina resina no reaccionada de la superficie. El secado evita que el líquido de limpieza interfiera con etapas posteriores. El curado UV puede modificar el grado de conversión y las propiedades finales, pero un tratamiento incorrecto también puede afectar el color, la superficie o las dimensiones.
Flujo de trabajo profesional completo
Un flujo de trabajo controlado puede organizarse de esta manera:
- Definir aplicación, dimensiones y función de la pieza.
- Revisar el archivo y reparar errores geométricos.
- Seleccionar equipo y resina compatibles.
- Confirmar la documentación TDS, SDS e IFU aplicable.
- Orientar la pieza y diseñar los soportes.
- Configurar el laminado con parámetros validados.
- Comprobar plataforma, cuba, resina y área de trabajo.
- Ejecutar la impresión y registrar el trabajo.
- Drenar y trasladar la pieza sin contaminar superficies.
- Lavar mediante el método indicado para la resina.
- Secar completamente.
- Retirar soportes en la fase recomendada.
- Realizar el curado UV según las instrucciones oficiales.
- Inspeccionar, medir y documentar el resultado.
- Validar el montaje, función o aplicación antes de producir más unidades.
La impresión no termina cuando se detiene la máquina. El lavado, el secado, el curado y la verificación forman parte del mismo proceso de fabricación.
Ventajas y limitaciones de la SLA
Ventajas potenciales
- Buena reproducción de geometrías pequeñas y superficies complejas.
- Acabado generalmente más liso que el de muchos procesos de extrusión.
- Amplia variedad de formulaciones para modelos, patrones y prototipos.
- Capacidad para producir estructuras internas y formas difíciles de mecanizar.
- Utilidad para iteraciones de diseño y muestras profesionales.
Limitaciones que deben evaluarse
- Necesidad de manipular resina líquida y residuos contaminados.
- Posprocesado obligatorio o recomendado para muchas formulaciones.
- Marcas y trabajo adicional asociados a los soportes.
- Propiedades dependientes del material, la orientación y el curado.
- Posible cambio dimensional durante impresión o posprocesado.
- Envejecimiento por luz, temperatura, humedad o carga, según la formulación.
- Necesidad de documentación adicional en aplicaciones reguladas.
- Coste operativo asociado a consumibles, limpieza, mantenimiento y control del proceso.
No es correcto afirmar que todas las piezas SLA son frágiles, resistentes, precisas o aptas para uso final. Esas conclusiones solo pueden aplicarse a una combinación concreta de geometría, resina, parámetros, posprocesado y condiciones de ensayo.
Errores frecuentes
Confundir altura de capa con precisión total
La altura de capa describe una parte de la discretización vertical. No representa por sí sola la exactitud dimensional tridimensional.
Elegir la resina únicamente por su nombre comercial
Expresiones como “tipo ABS”, “flexible” o “dental” describen categorías generales. Las propiedades y los usos autorizados deben comprobarse en la documentación del producto exacto.
Usar parámetros de otra máquina
Dos equipos con una longitud de onda nominal parecida pueden presentar distinta potencia efectiva, óptica, distribución luminosa, estrategia de movimiento o control térmico.
Reducir soportes sin analizar la geometría
Un soporte insuficiente puede causar deformación, desplazamiento, separación o pérdida completa de la pieza.
Medir inmediatamente sin estabilizar el proceso
La pieza puede cambiar durante el lavado, secado o curado. El momento y método de medición deben definirse de manera consistente.
Producir un lote sin imprimir una muestra representativa
Una pequeña pieza de calibración no siempre reproduce las mismas fuerzas, superficies o espesores que el componente final.
Cómo evaluar una impresora SLA
La evaluación debe comenzar con la pieza, no con una cifra aislada de la ficha comercial.
Lista de comprobación
- ¿Cuál es el uso previsto?
- ¿Qué dimensiones y zonas críticas tiene la pieza?
- ¿Qué tolerancias necesita realmente?
- ¿Qué acabado debe conservarse?
- ¿Debe soportar carga, temperatura, flexión o contacto químico?
- ¿Qué documentación existe para la resina?
- ¿Cuánto trabajo requieren los soportes?
- ¿Cómo se lavará, secará y curará la pieza?
- ¿Qué método de medición se utilizará?
- ¿El resultado es repetible entre trabajos y posiciones de la plataforma?
- ¿Qué mantenimiento y consumibles requiere el sistema?
- ¿Cómo se gestionarán la resina, el líquido de limpieza y los residuos?
Una prueba útil debe incluir la geometría real o una muestra suficientemente representativa. Conviene comprobar dimensiones críticas, orificios, paredes, superficies, ajuste, marcas de soportes y comportamiento posterior al curado.
Cuando la repetibilidad sea importante, deben imprimirse varias muestras en trabajos diferentes y, si procede, en distintas posiciones de la plataforma. La evaluación de capacidad geométrica mediante artefactos de prueba también está contemplada en el trabajo de normalización de la fabricación aditiva.
Yidimu puede revisar el archivo, las dimensiones, el material requerido, la cantidad y el resultado esperado antes de organizar una prueba de impresión. La muestra debe utilizarse como evidencia técnica, no como sustituto de una validación completa de producción.
Seguridad de la resina y límites en aplicaciones dentales
La resina sin curar no debe manipularse directamente con la piel. El área de trabajo debe disponer de ventilación adecuada y elementos para controlar derrames y superficies contaminadas.
NIOSH recomienda reducir la exposición mediante ventilación o sistemas eficaces de control, además de utilizar protección personal apropiada. Los guantes deben ser compatibles tanto con los acrilatos de la resina como con el líquido de limpieza empleado; el tipo y la frecuencia de cambio deben determinarse mediante la SDS y la evaluación del puesto. También deben utilizarse protección ocular y ropa de trabajo adecuadas. Véase la guía de seguridad de NIOSH para fotopolimerización en cuba.
No deben establecerse un líquido de lavado, tiempo de limpieza, exposición o ciclo de curado universal. Cada material puede exigir condiciones diferentes.
En aplicaciones dentales, deben verificarse por separado:
- El uso previsto declarado por el fabricante.
- La versión exacta de la resina.
- La compatibilidad con equipo y posprocesado.
- La TDS, SDS e IFU vigentes.
- La documentación regulatoria aplicable.
- Las restricciones establecidas por la normativa local.
Una resina para fabricar modelos dentales no es automáticamente una resina para dispositivos que entren en contacto con el paciente.
Conclusión
Comprender impresión 3D SLA qué es exige mirar más allá de la definición básica. La estereolitografía utiliza un láser para curar selectivamente resina líquida capa por capa, pero el resultado final depende de todo el sistema: óptica, material, orientación, soportes, exposición, movimiento, lavado, curado e inspección.
Antes de seleccionar una solución conviene definir la aplicación, solicitar la documentación del material y validar una muestra representativa. Yidimu puede ayudar a evaluar proyectos industriales, dentales o de desarrollo de producto a partir del archivo, las dimensiones, el material, la cantidad y los requisitos funcionales reales.
8. FAQ
¿Qué es la impresión 3D SLA?
Es un proceso de fotopolimerización en cuba que utiliza un láser para solidificar selectivamente una resina líquida fotosensible. La pieza se forma mediante exposiciones sucesivas, capa por capa.
¿SLA, DLP y LCD son lo mismo?
No. Las tres tecnologías utilizan resina fotopolimérica, pero SLA recorre la capa con un láser, DLP proyecta una imagen mediante un proyector digital y LCD/MSLA emplea una pantalla como máscara entre la fuente de luz y la resina.
¿Una menor altura de capa significa mayor precisión?
No necesariamente. La altura de capa influye principalmente en la discretización del eje Z. La precisión también depende de la óptica, la exposición, la resina, la orientación, los soportes, la calibración y el posprocesado.
¿Se puede utilizar cualquier resina en una impresora SLA?
No debe suponerse. Deben comprobarse la longitud de onda, el comportamiento de curado, los parámetros admitidos, el método de limpieza y la compatibilidad declarada por el fabricante del equipo y del material.
¿Las piezas SLA siempre necesitan curado UV?
Depende de la formulación y del uso previsto, aunque muchas resinas requieren un curado posterior para alcanzar el estado especificado. Debe seguirse la TDS o IFU de la versión exacta del material.
¿Para qué aplicaciones profesionales sirve la SLA?
Puede utilizarse en prototipos, modelos maestros, patrones de fundición, modelos dentales, muestras de ingeniería, utillajes, piezas flexibles y determinadas series cortas. La idoneidad debe validarse para cada aplicación.
¿La impresión SLA es adecuada para piezas funcionales?
Puede serlo cuando se selecciona una resina apropiada y se validan carga, temperatura, exposición ambiental, fatiga y vida útil. El buen aspecto de una muestra no demuestra por sí solo su rendimiento funcional.
¿Cómo se comprueba la precisión de una impresora SLA?
Se imprimen muestras representativas y se miden sus dimensiones críticas con un método definido. Para evaluar repetibilidad deben compararse varios trabajos, posiciones de plataforma y piezas después del posprocesado completo.
¿Es segura la resina lavable con agua?
“Lavable con agua” describe un método posible de limpieza, no una ausencia de riesgos. Deben seguirse la SDS, las instrucciones de protección personal y los requisitos de gestión del agua contaminada.
¿SLA es siempre mejor que FDM?
No. SLA suele ser apropiada para detalles y superficies finas, mientras que FDM puede resultar más conveniente para determinados tamaños, termoplásticos, costes o requisitos mecánicos. La elección depende de la pieza y del proceso completo.
