Una impresora 3D de resina convierte un modelo digital en una pieza física mediante la exposición controlada de una resina fotopolimérica a una fuente de luz. El software divide el modelo en capas; la máquina solidifica cada sección, desplaza la plataforma y repite el ciclo hasta completar la geometría. Después, la pieza debe retirarse, lavarse, secarse y, cuando el material lo requiere, someterse a un curado UV.
- La resina líquida contiene componentes que reaccionan ante una determinada exposición luminosa.
- El software de preparación convierte el modelo tridimensional en una secuencia de imágenes o trayectorias de capa.
- La plataforma se desplaza en el eje Z después de cada exposición.
- Los soportes sujetan la pieza y ayudan a controlar las fuerzas de separación.
- La impresión no termina al detenerse la máquina: el lavado, el secado y el curado forman parte del proceso.
- El resultado depende del equipo, la formulación de la resina, la geometría, la orientación, los parámetros y el posprocesamiento.
Qué es la impresión 3D de resina
La impresión 3D de resina pertenece a la familia de procesos de fotopolimerización en cuba. En este sistema, una fuente de luz expone selectivamente una resina líquida fotosensible almacenada en un tanque. La energía luminosa activa los fotoiniciadores del material y provoca una reacción de polimerización y reticulación que transforma determinadas zonas de la resina en una capa sólida.
Al repetir esta exposición sobre sucesivas secciones del modelo, la impresora construye el objeto capa por capa. La norma ISO/ASTM 52900 proporciona la terminología general empleada para clasificar los procesos de fabricación aditiva, mientras que las guías técnicas de fabricantes distinguen los sistemas de resina según la forma en que generan y controlan la exposición.
Una impresora de resina no “inyecta” resina líquida dentro de un molde. La geometría aparece únicamente en las áreas que reciben la dosis de luz definida por el archivo de impresión.

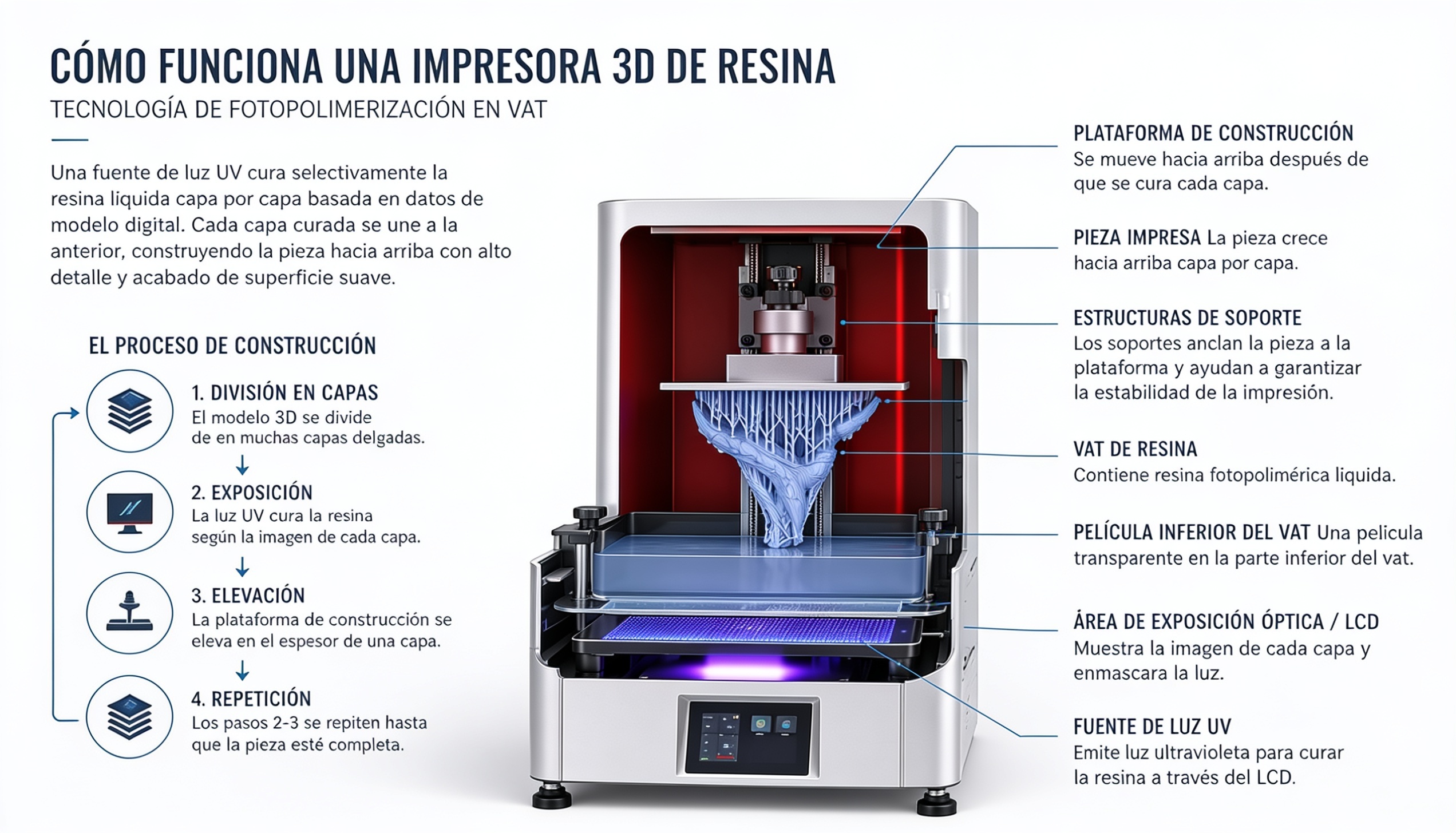

Qué componentes intervienen
Aunque la configuración cambia según el fabricante y la tecnología, una impresora 3D de resina suele incluir los siguientes elementos.
Fuente de luz
La fuente de luz aporta la energía necesaria para iniciar la fotopolimerización. Puede tratarse de un láser, un proyector digital o un conjunto de LED combinado con una pantalla que actúa como máscara.
La longitud de onda, la distribución de la luz y la dosis de exposición deben ser compatibles con la formulación de la resina. No debe asumirse que cualquier material funcionará correctamente en cualquier equipo.
Tanque o cuba de resina
El tanque contiene la resina líquida durante la impresión. En muchas máquinas invertidas, la base del tanque incorpora una película transparente a través de la cual pasa la luz.
La condición de esta película afecta a la transmisión luminosa y a la separación de la capa. Una superficie dañada, contaminada o excesivamente deformada puede provocar defectos o fallos de adhesión.
Plataforma de impresión
La plataforma sostiene las capas ya solidificadas. En los sistemas invertidos, la pieza suele crecer suspendida de la plataforma mientras esta asciende progresivamente.
La nivelación, la limpieza y la adherencia inicial de la plataforma son especialmente importantes durante las primeras capas.
Sistema de movimiento del eje Z
El eje Z controla la distancia vertical entre la plataforma y el tanque. Después de formar una capa, el sistema debe separarla de la película del tanque, permitir el retorno de resina líquida y posicionar la pieza para la exposición siguiente.
Software de preparación o laminado
El software analiza el modelo, define la orientación, genera soportes y divide la geometría en capas. También convierte cada sección en instrucciones que la impresora puede interpretar.
El archivo de salida no contiene solamente la forma general de la pieza. También puede incluir información sobre exposición, movimientos, capas iniciales y disposición de los modelos, según el equipo y el flujo de trabajo utilizado.
Diferencias entre SLA, DLP y LCD/MSLA
Las tres tecnologías solidifican resina mediante luz, pero no forman cada capa de la misma manera.
| Tecnología | Cómo genera la capa | Característica principal | Aspectos que deben evaluarse |
|---|---|---|---|
| SLA | Un láser recorre o traza selectivamente la sección de la capa | Exposición controlada mediante un punto de luz en movimiento | Sistema óptico, trayectoria, material y calibración |
| DLP | Un proyector digital muestra la imagen completa de la capa | Expone una sección completa de forma simultánea | Resolución proyectada, distorsión óptica y uniformidad |
| LCD o MSLA | Una pantalla LCD actúa como máscara entre la fuente LED y la resina | La pantalla deja pasar luz únicamente en la forma de la capa | Tamaño de píxel, contraste, transmisión, uniformidad y vida útil de los componentes |
Las guías técnicas modernas suelen utilizar MSLA para describir sistemas de estereolitografía enmascarada mediante LCD. DLP y MSLA pueden exponer simultáneamente una sección completa, mientras que los sistemas SLA basados en láser trazan la geometría de forma selectiva.
Ninguna de estas tecnologías garantiza por sí sola un resultado correcto. La calidad también depende de la óptica, el movimiento, la calibración, la resina, los parámetros, el diseño de la pieza y el posprocesamiento.

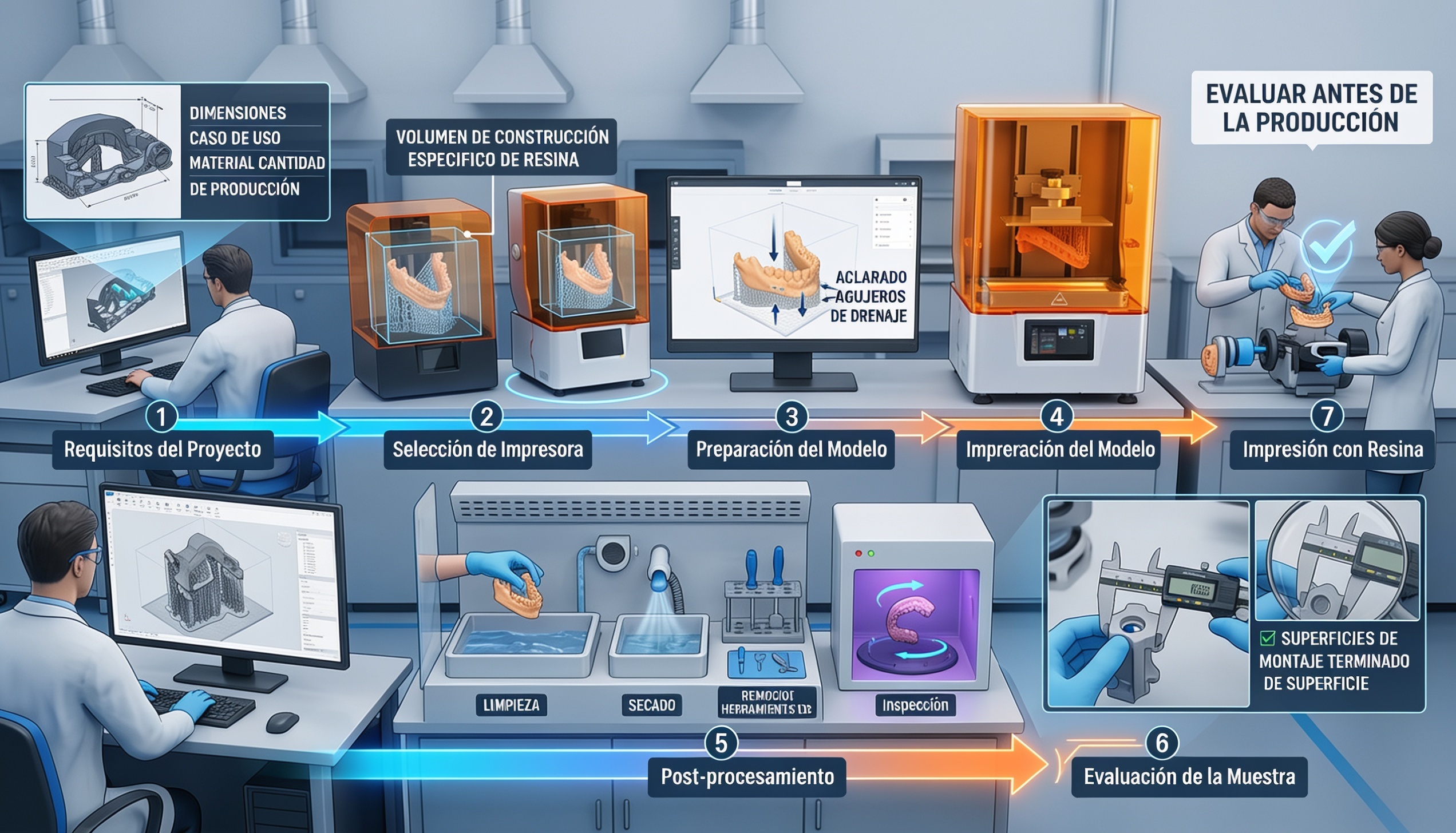

Cómo funciona una impresora 3D de resina paso a paso
1. Preparación del modelo tridimensional
El proceso empieza con un modelo generado mediante CAD, modelado tridimensional o escaneado. Antes de imprimir, deben revisarse la escala, las unidades, las superficies abiertas, los cuerpos superpuestos, las paredes demasiado finas y las cavidades cerradas.
Un archivo visualmente correcto puede contener problemas geométricos que dificulten el laminado o generen una pieza incompleta.
2. Selección de la orientación
La orientación determina cómo se distribuyen las capas, los soportes y las fuerzas de separación. También influye en:
- Las marcas de soporte.
- La calidad de las superficies visibles.
- La acumulación de resina en cavidades.
- La estabilidad durante la impresión.
- La deformación de áreas planas.
- El tiempo total de construcción.
Colocar una superficie completamente plana paralela al tanque puede aumentar el área de cada sección y las fuerzas que actúan durante la separación. Sin embargo, inclinar demasiado la pieza también puede aumentar la altura, el tiempo y el consumo de soportes.
La orientación debe elegirse según la geometría y la función de la pieza, no mediante un ángulo universal.
3. Generación de soportes
Los soportes conectan la pieza con la plataforma y sostienen regiones que no pueden iniciarse directamente en el aire.
Un sistema de soportes debe cumplir varias funciones:
- Mantener la pieza estable.
- Resistir las fuerzas de separación.
- Sujetar puntos iniciales o “islas”.
- Reducir desplazamientos durante el ciclo.
- Evitar daños excesivos en superficies críticas.
Un soporte demasiado fino puede romperse. Un soporte excesivo puede dejar marcas, dificultar el acabado y consumir material innecesario.
4. Laminado del modelo
El software divide el modelo orientado en una serie de secciones horizontales. Cada sección representa la geometría que debe solidificarse durante una exposición.
La altura de capa influye en el número total de ciclos y en la representación de superficies inclinadas, pero no debe confundirse con la precisión dimensional completa del equipo. La precisión final también depende del tamaño y control del punto o píxel, la dispersión de luz, la resina, la contracción, la orientación y el posprocesamiento.
5. Preparación del equipo y del material
Antes de iniciar la impresión se comprueban, según corresponda:
- Compatibilidad entre equipo y resina.
- Estado del tanque y de la película.
- Limpieza de la plataforma.
- Mezcla y condición del material.
- Cantidad disponible de resina.
- Configuración seleccionada en el software.
- Ausencia de restos sólidos en el tanque.
- Nivelación o calibración requerida por el equipo.
No conviene utilizar parámetros obtenidos de otra resina únicamente porque el color o el aspecto parezcan similares. Dos formulaciones visualmente parecidas pueden necesitar condiciones de exposición y posprocesamiento diferentes.
6. Formación de las primeras capas
Las primeras capas crean la unión entre la pieza, la base de soportes y la plataforma. Esta fase debe ofrecer suficiente adherencia para mantener el trabajo durante todos los ciclos posteriores.
Una adhesión insuficiente puede hacer que la pieza permanezca en el fondo del tanque. Una exposición excesiva puede aumentar el ensanchamiento de las capas iniciales, dificultar la retirada o alterar determinadas dimensiones.
Los ajustes iniciales deben partir de la documentación del equipo y del material, y confirmarse mediante pruebas.
7. Exposición y solidificación de cada capa
La fuente de luz proyecta o traza la sección correspondiente. Las zonas expuestas alcanzan una determinada dosis de energía y se solidifican.
La dosis efectiva no depende solamente del tiempo. También intervienen la intensidad de la fuente, la transmisión del sistema óptico, el estado del tanque, el comportamiento de la resina, la temperatura y la geometría de la capa.
Una exposición insuficiente puede producir capas débiles o detalles incompletos. Una exposición excesiva puede ensanchar características, cerrar pequeños huecos o reducir la definición de bordes.
8. Separación, reposicionamiento y entrada de resina
En una impresora invertida, la capa recién formada debe separarse de la película transparente del tanque. La plataforma se desplaza, la resina líquida vuelve a ocupar el espacio y el sistema posiciona la pieza para la capa siguiente.
Este ciclo suele incluir:
- Exposición.
- Separación de la capa.
- Movimiento de elevación.
- Retorno o reposicionamiento.
- Entrada y estabilización de resina.
- Nueva exposición.
La separación es una parte crítica del proceso. Las fuerzas generadas dependen del área de la sección, la geometría, la viscosidad del material, el movimiento, la película y el diseño de soportes. Por esa razón, dos piezas con la misma altura pueden comportarse de forma muy diferente.
Los esquemas técnicos de fotopolimerización en cuba muestran precisamente la relación entre fuente de luz, resina, plataforma, eje Z y construcción sucesiva de capas.
9. Repetición hasta completar el modelo
La impresora repite el ciclo para todas las secciones calculadas por el software. La duración total depende de la tecnología, la altura del trabajo, la configuración, el material, los movimientos mecánicos y la estrategia de exposición.
No es correcto estimar la duración basándose únicamente en el número de piezas. En sistemas que exponen una capa completa, varias piezas de la misma altura pueden no aumentar el tiempo de exposición de forma proporcional, pero sí pueden modificar las fuerzas de separación, el consumo de material y la carga de posprocesamiento.
10. Retirada de la plataforma y drenaje
Una vez terminada la impresión, la pieza suele conservar resina líquida en la superficie, en los soportes y dentro de cavidades.
Debe permitirse un drenaje controlado antes de trasladarla al área de lavado. Las cavidades internas requieren especial atención, porque pueden retener material sin polimerizar.
11. Lavado
El lavado elimina la resina líquida adherida. El producto, el método y la duración deben seguir las instrucciones del fabricante del material.
No todas las resinas utilizan el mismo líquido de limpieza. Tampoco debe aplicarse un tiempo universal. Un lavado insuficiente puede dejar superficies pegajosas o contaminadas; un lavado excesivo o incompatible puede afectar la superficie y determinadas propiedades.
12. Secado
La pieza debe secarse completamente antes del curado posterior cuando así lo indique el flujo de trabajo. El líquido retenido en cavidades, canales o superficies puede interferir con la inspección y con el resultado del curado.
13. Retirada de soportes y curado UV
El orden entre retirada de soportes y curado puede variar según el material, la geometría y el acabado requerido.
El curado posterior expone la pieza a condiciones controladas de luz y, en algunos sistemas, temperatura. Su función puede incluir completar la polimerización y ayudar a alcanzar las propiedades previstas para el material. Las condiciones deben consultarse en la ficha técnica y en las instrucciones oficiales de la resina.
Una pieza que parece sólida al salir de la impresora no necesariamente ha alcanzado sus propiedades finales.
Qué factores determinan el resultado
Compatibilidad entre resina y equipo
La resina debe responder correctamente a la fuente luminosa y al sistema de exposición. La compatibilidad no se limita a una cifra de longitud de onda: también intervienen la intensidad, la dosis, la óptica, el perfil de impresión y las recomendaciones del proveedor.
Modelo y orientación
Una geometría con cavidades, grandes superficies planas o secciones variables puede necesitar una estrategia específica de orientación, drenaje y soporte.
Exposición
La exposición afecta a la unión entre capas, los detalles negativos, los bordes, los pequeños orificios y la estabilidad dimensional.
Movimiento y separación
Los movimientos de elevación y retorno deben permitir que la capa se separe sin romper los soportes y que la resina vuelva a ocupar correctamente el área de impresión.
Posprocesamiento
El lavado, secado, retirada de soportes y curado pueden cambiar la superficie, la geometría y las propiedades de la pieza. La inspección no debe limitarse al momento en que termina la impresión.
Ventajas y limitaciones de la impresión 3D de resina
| Aspecto | Ventaja potencial | Limitación o condición |
|---|---|---|
| Detalle | Permite reproducir geometrías pequeñas y superficies definidas | Depende de la óptica, la resina, la exposición y el diseño |
| Superficie | Puede producir superficies con líneas de capa poco visibles | Las marcas de soporte y el lavado siguen necesitando control |
| Materiales | Existen formulaciones rígidas, flexibles, calcinables y especializadas | Cada material exige compatibilidad y condiciones propias |
| Geometría | Permite fabricar formas complejas y personalizadas | Las cavidades y grandes secciones pueden requerir drenaje y soportes |
| Producción | Puede fabricar varias piezas en una misma plataforma | El rendimiento debe evaluarse con la altura, el área, la repetibilidad y el posprocesamiento |
| Flujo de trabajo | Convierte directamente archivos digitales en piezas físicas | Requiere manipulación de resina, lavado, secado, curado e inspección |
Las piezas fabricadas mediante fotopolimerización son materiales termoestables y no deben considerarse automáticamente equivalentes a plásticos termoplásticos moldeados. La selección debe basarse en las propiedades documentadas del material y en pruebas de aplicación.
Errores frecuentes y qué comprobar
| Síntoma | Causa posible | Qué comprobar | Acción recomendada |
|---|---|---|---|
| La pieza no queda adherida a la plataforma | Plataforma, primeras capas, contaminación o configuración | Limpieza, nivelación, tanque y perfil seleccionado | Revisar la preparación y realizar una prueba controlada |
| Solo aparece una capa en el fondo del tanque | Fallo de adhesión o separación | Plataforma, película, soportes y exposición inicial | Retirar residuos y revisar el origen antes de repetir |
| Los soportes se imprimen, pero la pieza no | Soportes insuficientes o islas sin sujetar | Vista por capas y puntos iniciales | Reorientar y reforzar únicamente las zonas necesarias |
| Bordes hinchados o huecos cerrados | Exposición excesiva o compensación inadecuada | Perfil de material y dimensiones de prueba | Ajustar mediante una pieza de calibración |
| Capas desplazadas | Movimiento, separación o estabilidad insuficiente | Eje Z, fijaciones, soportes y área de sección | Revisar el sistema mecánico y reducir cargas críticas |
| Superficie pegajosa después del lavado | Lavado incompleto, líquido saturado o secado insuficiente | Instrucciones del material y estado del baño | Renovar o controlar el proceso según la documentación |
| Deformación después del curado | Geometría, orientación, soportes o condiciones de curado | Superficies planas, espesor y método de apoyo | Validar el proceso con muestras y fijación adecuada |
| Dimensiones inconsistentes | Exposición, resina, posición, orientación o posprocesamiento | Medición repetida y registro de condiciones | Separar el error sistemático de la variación entre piezas |
Cómo comprobar el resultado
Una evaluación profesional debe revisar más que el aspecto visual.
Inspección visual
Compruebe:
- Capas incompletas.
- Grietas.
- Deformaciones.
- Superficies pegajosas.
- Restos de soportes.
- Cavidades obstruidas.
- Resina retenida.
- Daños producidos durante la retirada.
Medición dimensional
Defina previamente qué dimensiones son funcionalmente importantes. Utilice instrumentos adecuados y registre:
- Valor nominal del archivo.
- Valor medido.
- Orientación de impresión.
- Posición en la plataforma.
- Material y lote.
- Configuración utilizada.
- Condiciones de lavado y curado.
Prueba de montaje o función
Una pieza visualmente correcta puede fallar durante el ensamblaje. Cuando la aplicación lo requiera, compruebe ajustes, interferencias, flexión, encaje, superficie de contacto y comportamiento bajo las condiciones previstas.
Seguridad durante la impresión y el posprocesamiento
La resina líquida y los productos de limpieza deben manipularse según sus fichas de datos de seguridad. Algunas sustancias presentes en resinas líquidas pueden causar irritación o sensibilización cutánea. NIOSH recomienda aplicar controles de ingeniería, procedimientos de trabajo y equipos de protección adecuados, especialmente durante la manipulación, retirada, lavado, limpieza y mantenimiento.
Como principios generales:
- Utilice guantes compatibles con los productos indicados en la SDS.
- Emplee protección ocular cuando exista riesgo de salpicaduras.
- Trabaje en una zona con ventilación adecuada.
- Mantenga separados los espacios limpios y contaminados.
- Evite tocar superficies comunes con guantes contaminados.
- Mantenga los recipientes identificados y cerrados.
- No vierta resina ni líquidos de limpieza sin seguir las instrucciones del proveedor y la normativa local.
- Consulte el manual antes de intervenir en fuentes UV, sistemas eléctricos o mecanismos móviles.
El equipo de protección personal no sustituye a una correcta organización del espacio, ventilación, contención y formación del operador. NIOSH sitúa estas medidas dentro de una jerarquía de controles más amplia.
En aplicaciones dentales o médicas, no debe asumirse que una resina es apta para contacto con pacientes por el hecho de estar etiquetada como “dental”. El uso previsto, la compatibilidad, el lavado, el curado y cualquier requisito regulatorio deben confirmarse mediante la documentación formal del material y las normas locales.
Cuándo conviene realizar una prueba de impresión
Una prueba resulta especialmente recomendable cuando:
- Se introduce una nueva resina.
- Se cambia de equipo o tanque.
- La pieza contiene tolerancias de montaje.
- Existen paredes finas, canales o cavidades.
- Se necesita evaluar flexibilidad o recuperación.
- Se imprimen modelos de gran tamaño.
- Se requiere una superficie visible específica.
- El proceso se destinará a una serie repetitiva.
- La pieza se utilizará como patrón de fundición.
- El resultado depende del lavado o curado.
La prueba debe representar la aplicación real. Una pequeña figura genérica no siempre permite evaluar el comportamiento de una pieza industrial, una estructura flexible o un modelo de precisión.
Qué información debe proporcionar a un proveedor
Para evaluar un proyecto de impresión 3D de resina, conviene facilitar:
- Archivo tridimensional disponible.
- Dimensiones generales.
- Uso previsto de la pieza.
- Superficies y dimensiones críticas.
- Propiedad principal requerida.
- Cantidad inicial y cantidad repetitiva.
- Requisitos de acabado.
- Necesidad de montaje o ajuste.
- Condiciones de uso previstas.
- Material utilizado anteriormente, si existe.
- Problemas encontrados en pruebas anteriores.
- Restricciones de posprocesamiento.
Esta información permite evaluar de forma conjunta el equipo, el material, la orientación, los soportes y el flujo de trabajo.
En resumen
Una impresora 3D de resina funciona solidificando selectivamente capas de resina fotopolimérica mediante una fuente de luz. Entre una exposición y la siguiente, la plataforma se desplaza, la capa se separa del tanque y entra nueva resina en la zona de construcción.
Sin embargo, comprender el principio luminoso no basta para controlar el resultado. La calidad final depende de la relación entre el modelo, la orientación, los soportes, la exposición, el movimiento, el material, el lavado, el secado, el curado y la inspección.
Si necesita evaluar un modelo, una aplicación, un material o un flujo de trabajo, puede enviar a Yidimu la información del proyecto para revisar las dimensiones, el uso previsto, el material, la cantidad y los requisitos de acabado.
Autora: Alice Zhang
Cargo: Editora de Contenidos Técnicos en Yidimu
12. FAQ
¿Qué tipo de luz utiliza una impresora 3D de resina?
Depende de la tecnología y del diseño del equipo. Las impresoras SLA pueden utilizar un láser, mientras que las DLP proyectan una imagen digital y las LCD/MSLA emplean una fuente LED combinada con una pantalla que enmascara cada capa. La resina debe ser compatible con el sistema de exposición y con las condiciones indicadas por el fabricante.
¿La resina se endurece completamente dentro de la impresora?
La pieza adquiere suficiente estabilidad para mantenerse unida durante la construcción, pero algunas resinas requieren un curado posterior para completar el proceso y alcanzar las propiedades previstas. El lavado, el secado y el curado deben seguir la documentación específica del material; no existe una condición universal para todas las resinas.
¿Por qué la pieza se imprime boca abajo?
Muchas impresoras modernas utilizan una configuración invertida. La luz atraviesa el fondo transparente del tanque y solidifica una capa contra la plataforma o contra la capa anterior. La plataforma asciende progresivamente, por lo que la pieza crece suspendida. Otros sistemas pueden utilizar configuraciones diferentes.
¿Para qué sirven los soportes en una impresión de resina?
Los soportes conectan la pieza con la plataforma, sujetan regiones iniciales y ayudan a resistir las fuerzas generadas al separar cada capa del tanque. Su diseño influye en la estabilidad, las marcas superficiales y la deformación. No deben añadirse únicamente por cantidad; deben colocarse según la geometría y la orientación.
¿Cuál es la diferencia entre SLA y una impresora LCD?
SLA suele utilizar un láser para trazar la sección de cada capa. Una impresora LCD o MSLA utiliza una pantalla como máscara para exponer simultáneamente la imagen de la capa. La diferencia de fuente luminosa no determina por sí sola la precisión: también influyen la óptica, el movimiento, la calibración, la resina y el software.
¿Por qué hay que lavar una pieza de resina?
La pieza sale de la impresora con resina líquida adherida a la superficie y posiblemente retenida en cavidades. El lavado elimina este material antes del curado o acabado. El líquido, el método y la duración deben confirmarse en las instrucciones de la resina y en su documentación de seguridad.
¿Es obligatorio utilizar una caja de curado UV?
Depende de la formulación y del uso previsto. Algunas resinas necesitan un curado posterior controlado para alcanzar sus propiedades especificadas. Cuando el fabricante lo exige, una solución de curado adecuada permite controlar mejor la exposición y, en determinados sistemas, la temperatura. Deben seguirse las condiciones oficiales del material.
¿Qué afecta más a la precisión de una impresora de resina?
No existe un único parámetro responsable. La precisión depende de la fuente de luz, el tamaño y control del punto o píxel, la exposición, el sistema mecánico, la resina, la orientación, los soportes, la geometría y el posprocesamiento. Por ello, la evaluación debe realizarse con una pieza representativa y mediciones repetidas.
¿Se puede utilizar cualquier resina en cualquier impresora?
No debe darse por hecho. La compatibilidad depende del sistema de exposición, la plataforma de materiales del equipo, la formulación y el perfil de impresión disponible. Antes de utilizar una resina, deben revisarse la ficha técnica, las instrucciones del equipo y las condiciones recomendadas por el proveedor.
¿La impresión 3D de resina sirve para fabricar piezas funcionales?
Puede utilizarse para prototipos, utillajes, modelos, patrones y determinadas piezas funcionales, siempre que la formulación seleccionada cumpla los requisitos mecánicos, térmicos, ambientales y dimensionales de la aplicación. La apariencia de una pieza no demuestra por sí sola que sea adecuada para uso funcional continuo.
